Chi tiết sản phẩm
Nguồn gốc: Thâm Quyến
Hàng hiệu: Flo-Instru
Chứng nhận: CE; ISO9001
Số mô hình: ST502
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Bao bì thông thường
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
Phạm vi vận tốc: |
±0,1 ~ ±40ft/s (±0,03 ~ ±12m/s) |
Sự chính xác: |
±0,5% giá trị đo được |
Độ lặp lại: |
0.15% giá trị đo |
Kích thước ống: |
1" đến 200" (25mm đến 5000mm) |
Nguồn điện: |
24V DC |
trọng lượng máy phát: |
1kg |
Phạm vi vận tốc: |
±0,1 ~ ±40ft/s (±0,03 ~ ±12m/s) |
Sự chính xác: |
±0,5% giá trị đo được |
Độ lặp lại: |
0.15% giá trị đo |
Kích thước ống: |
1" đến 200" (25mm đến 5000mm) |
Nguồn điện: |
24V DC |
trọng lượng máy phát: |
1kg |

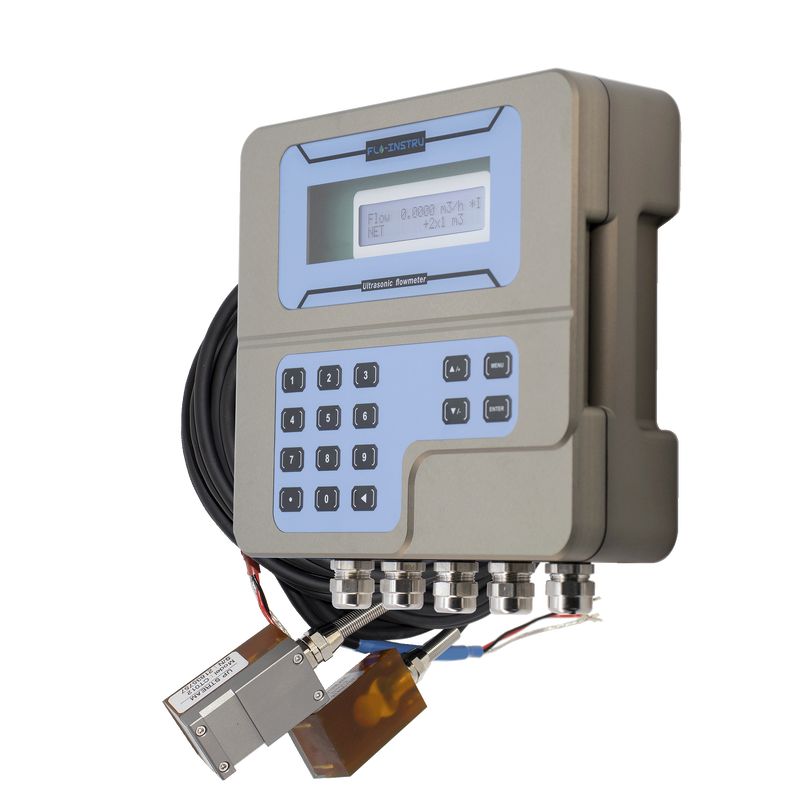

Máy đo lưu lượng siêu âm kẹp ống ST502 sử dụng công nghệ thời gian quá cảnh tiên tiến để cung cấp phép đo lưu lượng chính xác trên nhiều loại chất lỏng và kích thước ống. Được thiết kế với vật liệu cấp công nghiệp và vỏ nhôm đúc chắc chắn, nó đảm bảo độ tin cậy lâu dài trong môi trường khắc nghiệt.
Thiết kế đầu dò kẹp cho phép thu thập dữ liệu lưu lượng chỉ bằng cách gắn vào bên ngoài ống — cảm biến không bao giờ tiếp xúc với chất lỏng, loại bỏ rủi ro nhiễm bẩn, giảm áp suất hoặc rò rỉ. Màn hình menu rõ ràng và giao diện trực quan giúp vận hành và cấu hình dễ dàng.
Được xây dựng trên công nghệ Thời gian quá cảnh với độ chính xác đo cao, ST502 là một sản phẩm cao cấp hoàn toàn mới với cấu trúc hợp kim nhôm gia công CNC và thiết kế mở cạnh từ tính kín hoàn toàn hàng đầu trong ngành — không cần vít. Thiết kế tiện lợi này thực sự đạt được "mở trong một giây".
Công nghệ TVT đại diện cho một phương pháp tiếp cận tiên tiến để đo lưu lượng siêu âm, kết hợp các nguyên tắc của siêu âm thời gian quá cảnh với khả năng khai thác hiện tượng tách xoáy. Sự tích hợp sáng tạo này nâng cao độ chính xác, tính linh hoạt và hiệu suất của máy đo lưu lượng siêu âm, làm cho chúng phù hợp với nhiều ứng dụng trong các ngành khác nhau — một giải pháp có giá trị để đo lưu lượng chính xác trong các điều kiện dòng chảy thay đổi.
Công nghệ TVT vượt trội trong các ứng dụng mà điều kiện dòng chảy của chất lỏng thay đổi giữa dòng chảy tầng và dòng chảy rối. Việc tích hợp dữ liệu tách xoáy nâng cao độ chính xác trong môi trường dòng chảy đầy thách thức.
Công nghệ TVT rất linh hoạt và phù hợp với nhiều loại chất lỏng, bao gồm cả chất lỏng có độ nhớt và mật độ khác nhau.
Flo-Instruments ST502 cung cấp phép đo lưu lượng chính xác và lặp lại cao cho chất lỏng với mức giá kinh tế. Vỏ kim loại chắc chắn, kết hợp với hiệu suất đầu dò vượt trội và vật liệu cấp công nghiệp cao, làm cho nó trở nên lý tưởng cho các kích thước ống từ 1″ (25 mm) đến 200″ (5000 mm) đường kính. Cảm biến IP68 dễ lắp đặt và không cần cắt ống, giảm chi phí lắp đặt và nhân công. Giao diện đơn giản giúp vận hành rất tiện lợi.
| Thông số hiệu suất | |
|---|---|
| Dải tốc độ | ±0.1 ~ ±40 ft/s (±0.03 ~ ±12 m/s) |
| Độ chính xác | ±0.5% giá trị đo (cho ±1.5 ft/s ~ ±40 ft/s) |
| Độ lặp lại | 0.15% giá trị đo |
| Kích thước ống | 1″ đến 200″ (25 mm đến 5000 mm) |
| Thông số chức năng | |
|---|---|
| Đầu ra |
Đầu ra analog: 4–20 mA, tối đa 750 Ω Đầu ra xung: 0–9999 Hz, đầu ra OCT (có thể điều chỉnh) Đầu ra rơ le: cao nhất 1 Hz (1A @ 125 VAC hoặc 2A @ 30 VDC) |
| Giao tiếp | Giao diện giao tiếp RS485, hỗ trợ Giao thức Modbus |
| Thẻ SD | Bản ghi tối đa: 2 GB, hoạt động hơn 1000 ngày (tần số lấy mẫu 5 s) Khoảng thời gian lưu trữ: 1–86400 s |
| Nguồn cấp | 24 V DC |
| Bàn phím | 16 phím cảm ứng nhẹ |
| Màn hình | 40 ký tự, 2 dòng (20×2) màn hình LCD ma trận chữ số, có đèn nền |
| Nhiệt độ |
Bộ truyền: −40°F ~ 140°F (−40°C ~ 60°C) Đầu dò: −40°F ~ 248°F (−40°C ~ 120°C) Tiêu chuẩn |
| Độ ẩm | Lên đến 99% RH, không ngưng tụ |
| Thông số vật lý | |
|---|---|
| Bộ truyền | Nhôm đúc, IP65, gia công CNC |
| Đầu dò |
Thiết kế bọc kín, cấp bảo vệ IP68 Chiều dài cáp tiêu chuẩn: 10 m Chất liệu: Hợp kim nhôm + PEI |
| Trọng lượng | Bộ truyền: 1 kg |
