Chi tiết sản phẩm
Nguồn gốc: Thâm Quyến, Trung Quốc
Hàng hiệu: Flo-Instru
Chứng nhận: ISO:9001, CE
Số mô hình: FL101
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Bao bì thông thường
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
Nguồn điện: |
24V DC |
Trưng bày: |
1,54 '' 240 * 240 IPS LCD xoay 360 ° |
Giao diện truyền thông: |
RS485, Hỗ trợ Giao thức RTU Modbus |
Phạm vi dòng chảy: |
0,1m/s ~ 10m/s |
Sự chính xác: |
±1,0% |
Phạm vi đường kính ống: |
OD20,OD25,OD32,OD40 |
Nguồn điện: |
24V DC |
Trưng bày: |
1,54 '' 240 * 240 IPS LCD xoay 360 ° |
Giao diện truyền thông: |
RS485, Hỗ trợ Giao thức RTU Modbus |
Phạm vi dòng chảy: |
0,1m/s ~ 10m/s |
Sự chính xác: |
±1,0% |
Phạm vi đường kính ống: |
OD20,OD25,OD32,OD40 |

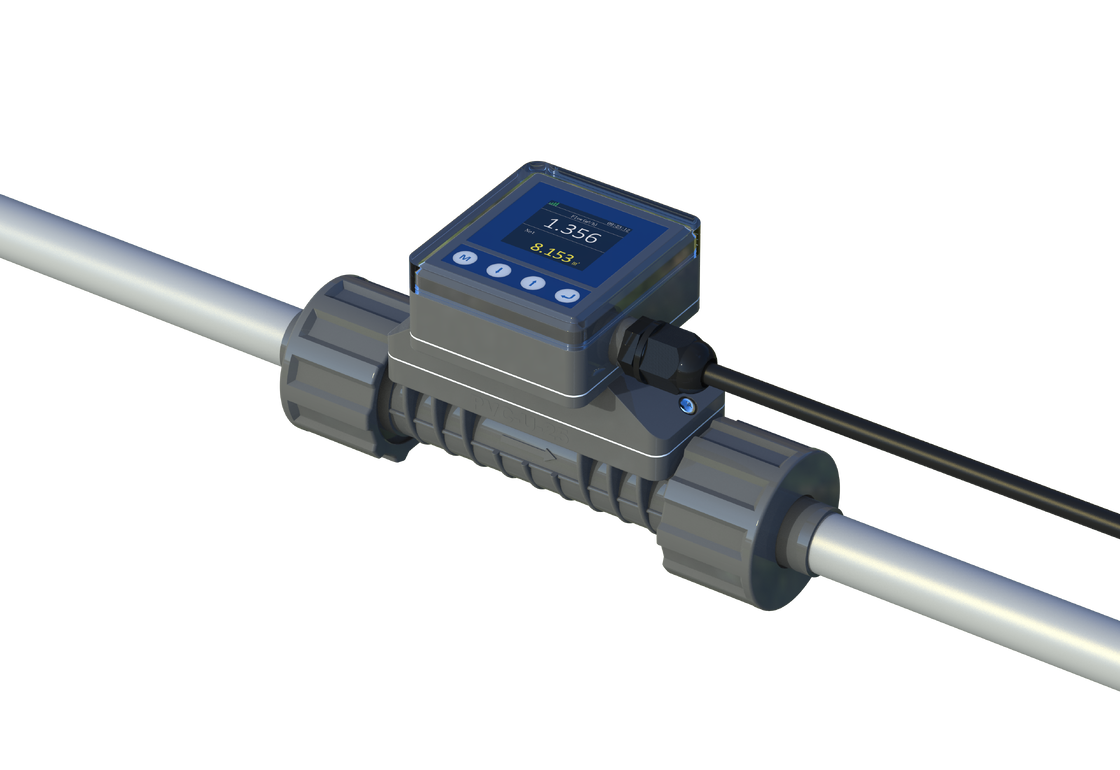

FL101 Đồng hồ đo lưu lượng siêu âm nối tuyến
FL101 được thiết kế đặc biệt để đo lưu lượng của nhiều loại chất lỏng trong đường ống, cho phép đo lưu lượng thời gian thực trong các quy trình sản xuất. Thiết bị xuất tín hiệu kỹ thuật số, tín hiệu tương tự và hơn thế nữa để tạo điều kiện thuận lợi cho việc đo lường và kiểm soát các quy trình sản xuất.
Với yêu cầu nâng cấp công nghiệp, các thiết bị cần có đầu ra phong phú để đạt được tự động hóa. Các đồng hồ đo lưu lượng truyền thống thường có đầu ra hạn chế không đáp ứng được nhu cầu tại chỗ và yêu cầu thay thế tại vị trí ban đầu. Flo-Instruments giải quyết vấn đề này bằng đồng hồ đo lưu lượng nối tuyến với thiết kế ống thẳng hoàn toàn không làm giảm áp suất, kết nối hai đầu nối và lắp đặt đơn giản.
Chip đo lường tiên tiến tích hợp với độ phân giải thời gian lên đến 20ps
Màn hình OLED bốn dòng hiển thị dữ liệu ngày/tín hiệu/tức thời/tích lũy. Dễ đọc trong môi trường ánh sáng yếu và mờ.
Phương pháp menu sáng tạo với danh sách thả xuống. Bốn nút cảm ứng để thiết lập dễ dàng. Hỗ trợ chuyển đổi ngôn ngữ Tiếng Trung giản thể/truyền thống và Tiếng Anh.
Đạt chuẩn IP66 với cấu trúc ép phun. Kết nối hai đầu nối để lắp đặt dễ dàng và đáng tin cậy.
| Mô hình | Đường kính ống danh nghĩa | 6.6ft(2m) (Nếu không có lựa chọn, sẽ mặc định) | DN15 | 1/2" | OD20 | DN20 | 3/4" | OD25 | DN25 | 1" | OD32 | DN32 | 1-1/4" | OD40 |
|---|---|---|---|---|---|---|
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
Đơn vị: mm
Các ngành chính:
chất bán dẫn, thực phẩm, y tế, nước uống, chất tẩy rửa, in ấn và nhuộm, sản phẩm hóa chất, v.v.Ví dụ về chất liệu đo lường:
Xác định chất liệu có thể đo lường:
Thông số kỹ thuật
| FL101 Đồng hồ đo lưu lượng siêu âm nối tuyến | Độ chính xác |
| ±1.0% (0.3m/s~5.0m/s) | Tốc độ dòng chảy |
| 0.1m/s~10.0m/s | Độ tuyến tính |
| ±1.0% (0.3m/s-5.0m/s) | Độ lặp lại |
| 0.40% | Thời gian phản hồi |
| 500ms | Màn hình hiển thị |
| 1.54'' 240*240 IPS LCD xoay 360° (để dễ đọc) | Ngôn ngữ menu |
| Tiếng Trung giản thể/Tiếng Trung truyền thống/Tiếng Anh | Đơn vị hiển thị |
| Hỗ trợ lựa chọn đơn vị đo lường và đo lường đế quốc, m³/h, LPM, ml/min, GPM, LPH, đơn vị mặc định của nhà máy là LPM | Dữ liệu hiển thị |
| Lưu lượng tức thời, tốc độ dòng chảy tức thời, thể tích tích lũy ròng, thể tích tích lũy đơn, giá trị tối đa hàng ngày, giá trị tối thiểu hàng ngày, thể tích tích lũy hàng ngày/hàng tháng/hàng năm | Bộ đếm tổng |
| Bộ đếm tổng lưu lượng 7 chữ số | Dữ liệu tích lũy |
| 10 năm 64 tháng 64 ngày | Nút vận hành |
| Bốn nút cảm ứng | Pin lịch |
| CR1220 | Nguồn điện |
| 24VDC@3W | Đầu ra tương tự |
| 4-20mA, tải tối đa 600Ω | Giao diện truyền thông |
| RS485, hỗ trợ giao thức ModBus RTU | Đầu ra Relay |
| (Tùy chọn) 30VDC@1A, tần số chuyển mạch dưới 2Hz | Chất liệu |
| Nước, dung dịch, thuốc thử hóa học (tạp chất ≤ 4%), v.v. | Cấp bảo vệ |
| IP66 | Phương pháp lắp đặt |
| Các đoạn ống được tích hợp, và các ống PVC-U được kết nối bằng các đầu nối (khớp trượt) | Kích thước ống |
| OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1½") | Chất liệu đoạn ống |
| UPVC | Nhiệt độ chất liệu |
| 0°C-60°C | Nhiệt độ làm việc |
| -10°C-50°C | Độ ẩm môi trường |
| Độ ẩm tương đối 0%-95%, không ngưng tụ | Độ nhớt áp dụng |
| <300CST (mm²/s) | Chiều dài cáp |
| L | Hướng dẫn lắp đặt |
2. Lắp đai ốc vào ống
3. Dán các khớp nối ống
4. Lắp đồng hồ đo lưu lượng
5. Bật nguồn và chạy
Đóng gói & Phụ kiện
| Chiều dài cáp | A |
|---|---|
| DN15 | 1/2" | OD20 | B |
| DN20 | 3/4" | OD25 | C |
| DN25 | 1" | OD32 | D |
| DN32 | 1-1/4" | OD40 | Lựa chọn chế độ đầu ra |
| Chiều dài cáp | 1 |
|---|---|
| 4-20mA, RS485, Relay | Lựa chọn chiều dài cáp |
| Chiều dài cáp | L |
|---|---|
| 6.6ft(2m) (Nếu không có lựa chọn, sẽ mặc định) | L+ |
| Theo yêu cầu các độ dài khác | Ví dụ đặt hàng hoàn chỉnh |
- Thông tin đặt hàng hoàn chỉnh
