Chi tiết sản phẩm
Nguồn gốc: Thâm Quyến, Trung Quốc
Hàng hiệu: Flo-Instru
Chứng nhận: ISO:9001, CE
Số mô hình: FL101
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Bao bì thông thường
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
Nguồn điện: |
24V DC |
Giao diện truyền thông: |
RS485, Hỗ trợ Giao thức RTU Modbus |
Phạm vi dòng chảy: |
0,1m/s ~ 10m/s |
Sự chính xác: |
±1,0% |
Phạm vi đường kính ống: |
OD20,OD25,OD32,OD40 |
Trưng bày: |
1,54 '' 240 * 240 IPS LCD xoay 360 ° |
Nguồn điện: |
24V DC |
Giao diện truyền thông: |
RS485, Hỗ trợ Giao thức RTU Modbus |
Phạm vi dòng chảy: |
0,1m/s ~ 10m/s |
Sự chính xác: |
±1,0% |
Phạm vi đường kính ống: |
OD20,OD25,OD32,OD40 |
Trưng bày: |
1,54 '' 240 * 240 IPS LCD xoay 360 ° |

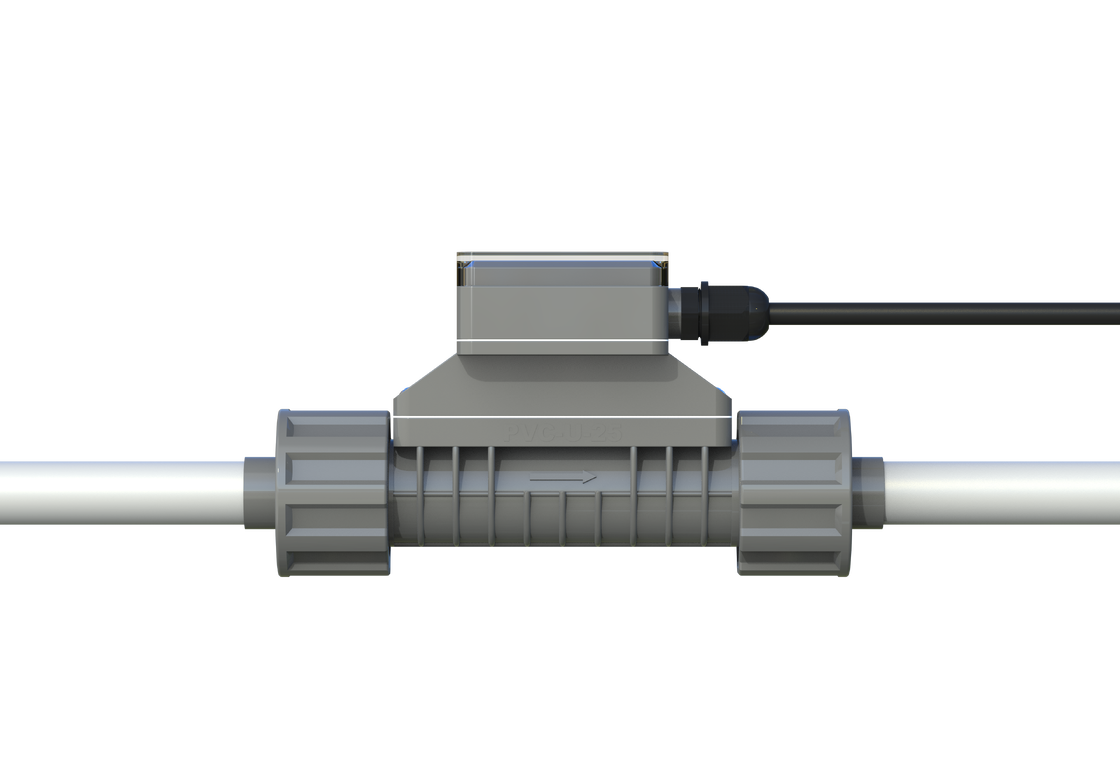

FL101 Máy đo lưu lượng siêu âm trực tuyến
FL101 được thiết kế đặc biệt để đo lưu lượng của các chất lỏng khác nhau trong đường ống dẫn, cho phép đo lưu lượng trong thời gian thực trong quy trình sản xuất.tín hiệu tương tự, và nhiều hơn nữa để tạo điều kiện đo lường và kiểm soát các quy trình sản xuất.
Với các yêu cầu nâng cấp công nghiệp, các dụng cụ cần đầu ra phong phú để đạt được tự động hóa.Máy đo lưu lượng truyền thống thường có đầu ra hạn chế không thể đáp ứng nhu cầu tại chỗ và cần thay thế ở vị trí ban đầuFlo-Instruments đã giới thiệu một máy đo lưu lượng trực tuyến có thiết kế ống thẳng hoàn toàn mà không mất áp suất, kết nối liên kết kép và cài đặt đơn giản.
Đèn đo tiên tiến tích hợp với độ phân giải thời gian lên đến 20ps
Phương pháp menu sáng tạo với danh sách thả xuống
| Mô hình | Chiều kính ống danh nghĩa | L | A | B | C | D |
|---|---|---|---|---|---|---|
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
Đơn vị:mm
Lưu ý:"L" là chiều dài của phần ống bị cắt trong quá trình lắp đặt; "D" là đường kính bên ngoài của phần ống lắp đặt.
Kể từ khi ra thị trường, sản phẩm này đã được sử dụng rộng rãi trong ngành công nghiệp thiết bị làm sạch.nó đã được tiếp tục thúc đẩy trong các ngành công nghiệp mới.
Các ngành chính:bán dẫn, thực phẩm, thuốc, nước uống, chất tẩy rửa, in và nhuộm, sản phẩm hóa học, v.v.
Khi thị trường mở rộng, chúng tôi tiếp tục khám phá ra nhiều phương tiện đo lường hơn. Chúng tôi khuyến khích người dùng chia sẻ các ứng dụng bổ sung để giúp chúng tôi liên tục làm phong phú và cải thiện sản phẩm của mình.
Nhiều phương tiện khác đã được đo lường - vui lòng tham khảo cho các ứng dụng cụ thể.
| Tên sản phẩm | FL101 Máy đo dòng siêu âm trực tuyến |
| Độ chính xác | ± 1,0% (0,3m/s~5,0m/s) |
| Tốc độ dòng chảy | 0.1m/s~10.0m/s |
| Tính tuyến tính | ± 1,0% (0,3m/s-5,0m/s) |
| Khả năng lặp lại | 0.40% |
| Thời gian phản ứng | 500ms |
| Hiển thị màn hình | 1.54' 240*240 IPS LCD 360° xoay (để dễ đọc) |
| Ngôn ngữ menu | Tiếng Trung Hoa đơn giản / Tiếng Trung Hoa truyền thống / Tiếng Anh |
| Đơn vị hiển thị | Hỗ trợ lựa chọn đơn vị mét và đế quốc, m3/h, LPM, ml/min, GPM, LPH, đơn vị mặc định của nhà máy là LPM |
| Hiển thị dữ liệu | Dòng chảy tức thời, tốc độ dòng chảy tức thời, khối lượng tích lũy ròng, khối lượng tích lũy đơn, giá trị tối đa hàng ngày, giá trị tối thiểu hàng ngày, khối lượng tích lũy hàng ngày/tháng/năm |
| Tổng số | Tổng số dòng chảy 7 chữ số |
| Dữ liệu tích lũy | 10 năm 64 tháng 64 ngày |
| Chìa khóa hoạt động | Bốn nút chạm |
| Pin lịch | CR1220 |
| Cung cấp điện | 24VDC@3W |
| Khả năng đầu ra tương tự | 4-20mA, tải tối đa 600Ω |
| Giao diện truyền thông | RS485, hỗ trợ giao thức ModBus RTU |
| Khả năng phát ra rơle | (Dịch chọn) 30VDC@1A, tần số chuyển đổi dưới 2Hz |
| Truyền thông | Nước, dung dịch, chất phản ứng hóa học (chất ô nhiễm ≤ 4%), v.v. |
| Mức độ bảo vệ | IP66 |
| Phương pháp lắp đặt | Các phần ống được tích hợp, và các ống PVC-U được kết nối bằng các liên kết (đối trượt) |
| Kích thước ống | OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"), OD40 (DN32-11⁄2") |
| Vật liệu phần ống | UPVC |
| Nhiệt độ môi trường | 0°C-60° |
| Nhiệt độ hoạt động | -10°C-50°C |
| Độ ẩm môi trường | Độ ẩm tương đối 0%-95%, không có ngưng tụ |
| Độ nhớt áp dụng | < 300CST (mm2/s) |
| Chiều dài cáp | Tiêu chuẩn: 2m (6,6ft). Nó có thể được kéo dài đến 20m (6,6ft) |
Theo các yêu cầu lựa chọn điểm lắp đặt, cắt một phần của đường ống tại vị trí lắp đặt.
Tráo hai hạt khỏi đồng hồ và chèn chúng vào ống.
Áp dụng keo PVC cho hai khớp ống trên thiết bị và cắm chúng vào ống.
Đặt đồng hồ ở giữa và thắt đinh để hoàn thành việc lắp đặt; chú ý đến hướng dòng chảy trong quá trình lắp đặt.
Kết nối đầu kia của cáp với nguồn điện 24V DC, bật và quan sát.
| FL101 | Mã | Phạm vi kích thước ống [DN & Inch & OD] |
|---|---|---|
| A | DN15 1/2" OD20 | |
| B | DN20 3/4" OD25 | |
| C | DN25 1 " OD32 | |
| D | DN32 1/1/4" OD40 |
| Mã | Chế độ đầu ra |
|---|---|
| 1 | 4-20mA, RS485, Relay |
| Mã | Chiều dài cáp |
|---|---|
| L | 6.6ft(2m) ((Nếu không có sự lựa chọn, nó sẽ bị mặc định) |
| L+ | Theo yêu cầu, chiều dài khác |
Ví dụ thông tin đặt hàng đầy đủ:FL101 A 1 L
