Chi tiết sản phẩm
Nguồn gốc: THÂM QUYẾN
Hàng hiệu: Flo-Instru
Chứng nhận: CE; ISO9001
Số mô hình: ST502
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Bao bì thông thường
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
đầu ra: |
4-20ma, đầu ra xung OCT, đầu ra rơle, RS-232 / RS-485, Temp RTD. đầu vào |
Kích thước ống: |
DN25-DN5000 |
Đầu dò nhiệt độ: |
-40℉ ~ +140℉ (-40oC~+60oC) |
Nguồn điện: |
24V DC |
phạm vi vận tốc: |
0,03 ~±40ft/s (0,01~±12m/s) |
Độ lặp lại: |
0,15% |
đầu ra: |
4-20ma, đầu ra xung OCT, đầu ra rơle, RS-232 / RS-485, Temp RTD. đầu vào |
Kích thước ống: |
DN25-DN5000 |
Đầu dò nhiệt độ: |
-40℉ ~ +140℉ (-40oC~+60oC) |
Nguồn điện: |
24V DC |
phạm vi vận tốc: |
0,03 ~±40ft/s (0,01~±12m/s) |
Độ lặp lại: |
0,15% |

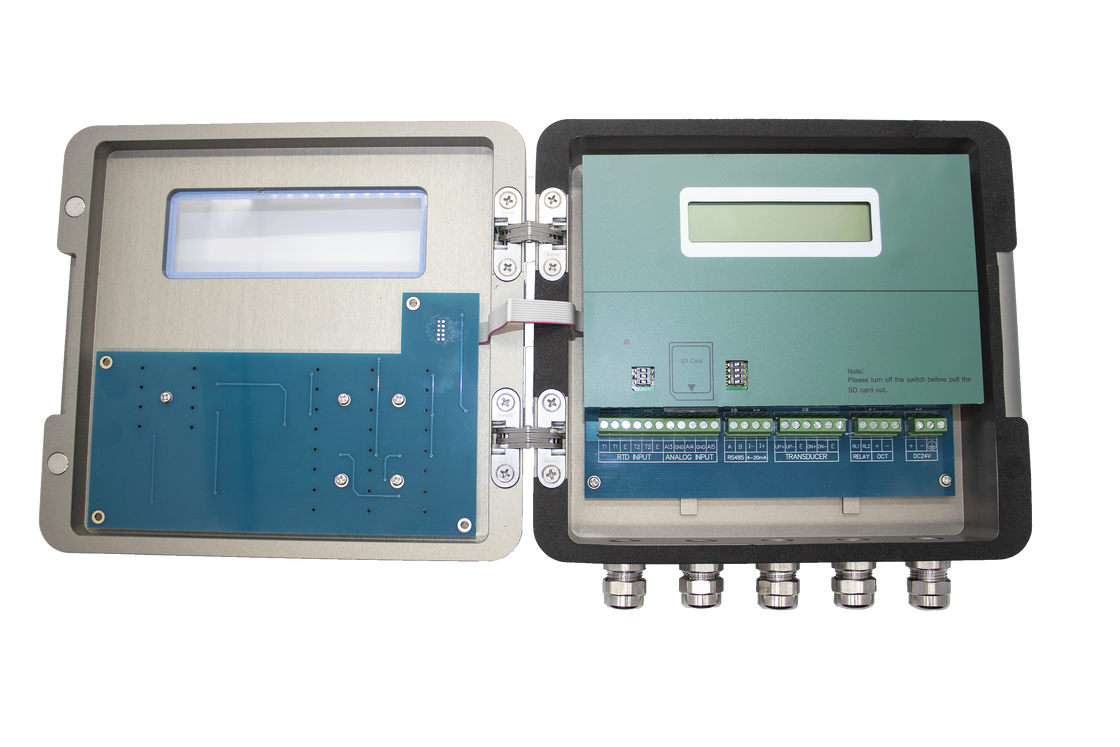

Bộ đo lưu lượng siêu âm ST502 sử dụng các phương pháp thời gian quá cảnh để đo lưu lượng chất lỏng trong các hệ thống công nghiệp, cung cấp dữ liệu lưu lượng chính xác cao thông qua các bộ chuyển đổi kẹp mà không bao giờ tiếp xúc với chất lỏng.
Công nghệ TVT (Transit-Time Vortex) kết hợp siêu âm thời gian quá cảnh với hiện tượng đổ xoáy, mang lại độ chính xác và tính linh hoạt vô song trong phép đo dòng chảy siêu âm.
Thiết bị này sử dụng các bộ chuyển đổi siêu âm được lắp đặt bên ngoài ống. Một bộ chuyển đổi gửi xung xuống dòng với dòng chảy, trong khi bộ chuyển đổi khác gửi ngược dòng.Sự khác biệt thời gian giữa các tín hiệu là tỷ lệ thuận với tốc độ dòng chảy.
| Phạm vi tốc độ | 0.03 ~ ± 40ft/s (0.01 ~ ± 12m/s) |
| Độ chính xác | ± 0,5% |
| Kích thước ống | "~ 200" (25mm ~ 5000mm) |
| Khả năng lặp lại | 0.15% giá trị đo |
| Tính tuyến tính | ± 1,0% |
| Sự tương thích của chất lỏng | Nước, nước biển, dầu, rượu... |
| Vật liệu ống | PVC, thép không gỉ, thép carbon, đồng... |
| Truyền thông | ModBus RS485 |
| Khả năng đầu ra tương tự | 4 ~ 20mA, tải trọng tối đa 750Ω |
| Lượng phát ra xung | 0~9999Hz, OCT |
| Khả năng phát ra rơle | tối đa 1Hz (1A@125V AC hoặc 2A@30V DC) |
| Cung cấp điện | 24V DC/1A tối đa |
| Phạm vi nhiệt độ | -40°F~140°F (-40°C~60°C) |
| Độ ẩm | Đến 99% RH, không ngưng tụ |
ST502 cung cấp nhiều tùy chọn truyền thông và đầu ra để tích hợp liền mạch vào các hệ thống điều khiển công nghiệp, cho phép thu thập dữ liệu thời gian thực và giám sát từ xa.
| Loại đầu ra | Chức năng | Các ví dụ về ứng dụng |
|---|---|---|
| RS485 (Modbus) | Truyền thông số | Giám sát từ xa, SCADA, tích hợp hệ thống |
| 4-20mA | Nhập/đi ra analog | Nhập PLC, phản hồi quy trình, hệ thống DCS |
| Lục mạch vùng ngoại hải | Sản lượng tổng hợp dòng chảy | Máy điều khiển lô, máy đo năng lượng, máy ghi lưu lượng |
| Chuyển tiếp | Khả năng báo động/kiểm soát | Cảnh báo kích hoạt, van/bơm điều khiển, bảo vệ an toàn dòng chảy |
Phương pháp tiêu chuẩn cung cấp các phép đọc chính xác cho đường kính ống từ 25mm đến 400mm (1 "~ 16").
Sử dụng các tín hiệu truyền trực tiếp với sự suy giảm ít hơn.
Sóng âm đi qua chất lỏng hai lần và bật lại ba lần khỏi các bức tường ống.
Sóng âm đi qua chất lỏng bốn lần và bật lại bốn lần khỏi các bức tường ống.
