Chi tiết sản phẩm
Nguồn gốc: THÂM QUYẾN
Hàng hiệu: Flo-Instru
Chứng nhận: CE; ISO9001
Số mô hình: ST502
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Bao bì thông thường
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
đầu ra: |
4-20ma, đầu ra xung OCT, đầu ra rơle, RS-232 / RS-485, Temp RTD. đầu vào |
Kích thước ống: |
DN25-DN5000 |
Đầu dò nhiệt độ: |
-40℉ ~ +140℉ (-40oC~+60oC) |
Nguồn điện: |
24V DC |
Độ lặp lại: |
0,15% |
phạm vi vận tốc: |
0,03 ~±40ft/s (0,01~±12m/s) |
đầu ra: |
4-20ma, đầu ra xung OCT, đầu ra rơle, RS-232 / RS-485, Temp RTD. đầu vào |
Kích thước ống: |
DN25-DN5000 |
Đầu dò nhiệt độ: |
-40℉ ~ +140℉ (-40oC~+60oC) |
Nguồn điện: |
24V DC |
Độ lặp lại: |
0,15% |
phạm vi vận tốc: |
0,03 ~±40ft/s (0,01~±12m/s) |
Máy đo lưu lượng siêu âm ST502 sử dụng phương pháp thời gian quá cảnh để đo lưu lượng chất lỏng trong các hệ thống công nghiệp, cung cấp dữ liệu lưu lượng có độ chính xác cao thông qua các bộ chuyển đổi kẹp không tiếp xúc với chất lỏng.
Công nghệ TVT (Thời gian quá cảnh - Xoáy) kết hợp siêu âm thời gian quá cảnh với hiện tượng xoáy, mang lại độ chính xác và tính linh hoạt chưa từng có trong đo lưu lượng siêu âm.

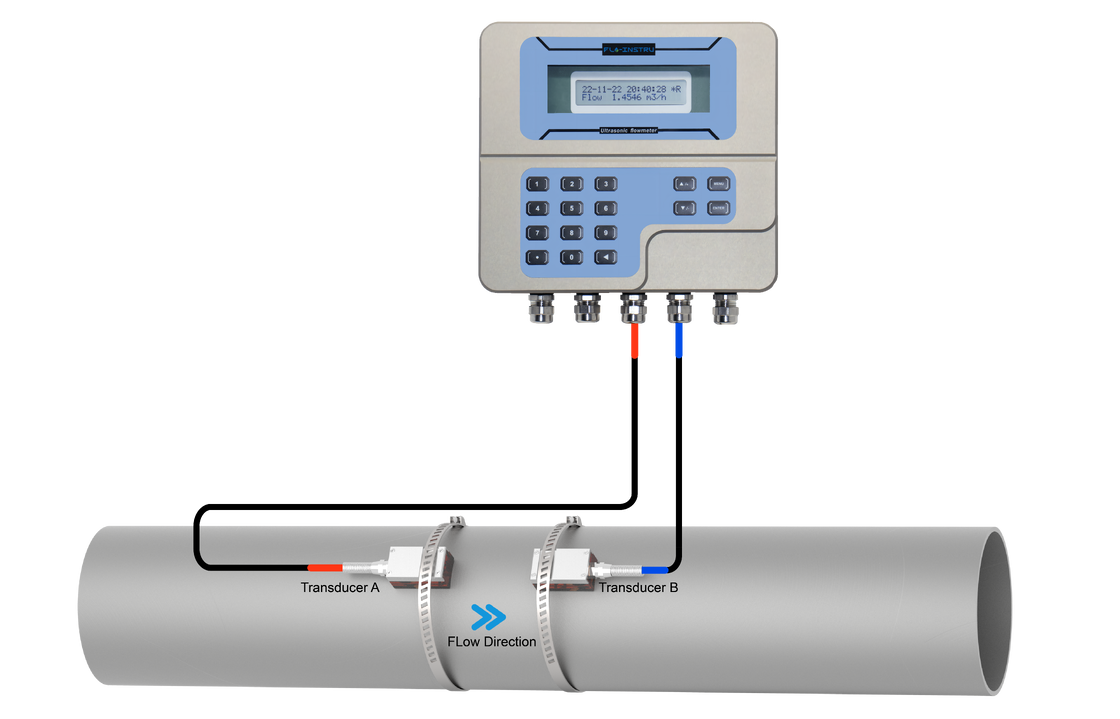

Thiết bị sử dụng bộ chuyển đổi siêu âm được lắp đặt bên ngoài đường ống. Một bộ chuyển đổi gửi xung xuôi dòng chảy, trong khi bộ chuyển đổi kia gửi ngược dòng chảy. Sự khác biệt về thời gian giữa các tín hiệu tỷ lệ thuận với vận tốc dòng chảy.
| Tham số | Thông số kỹ thuật |
|---|---|
| Phạm vi vận tốc | 0.03 ~ ±40ft/s (0.01 ~ ±12m/s) |
| Độ chính xác | ±0.5% |
| Kích thước ống | 1"~200" (25mm~5000mm) |
| Khả năng lặp lại | 0.15% giá trị đo |
| Độ tuyến tính | ±1.0% |
| Tương thích chất lỏng | Nước, Nước biển, Dầu, Cồn... |
| Vật liệu ống | PVC, thép không gỉ, thép carbon, đồng... |
| Tính năng | Thông số kỹ thuật |
|---|---|
| Giao tiếp | ModBus RS485 |
| Đầu ra tương tự | 4~20mA, tải tối đa 750Ω |
| Đầu ra xung | 0~9999Hz, OCT |
| Đầu ra rơ-le | tối đa 1Hz (1A@125V AC hoặc 2A@30V DC) |
| Nguồn cấp | 24V DC/1A tối đa |
| Phạm vi nhiệt độ | -40°F~140°F (-40°C~60°C) |
| Độ ẩm | Lên đến 99% RH, không ngưng tụ |
Bộ phát
Bộ chuyển đổi thông thường
Bộ chuyển đổi nhiệt độ cao
Bộ chuyển đổi nhiệt độ siêu cao
ST502 cung cấp nhiều tùy chọn giao tiếp và đầu ra để tích hợp liền mạch vào các hệ thống điều khiển công nghiệp, cho phép thu thập dữ liệu thời gian thực và giám sát từ xa.
| Loại đầu ra | Chức năng | Ví dụ ứng dụng |
|---|---|---|
| RS485 (Modbus) | Giao tiếp kỹ thuật số | Giám sát từ xa, SCADA, tích hợp hệ thống |
| 4-20mA | Đầu vào/đầu ra tương tự | Đầu vào PLC, phản hồi quy trình, hệ thống DCS |
| Xung OCT | Đầu ra tổng lưu lượng | Bộ điều khiển lô, đồng hồ đo năng lượng, bộ ghi lưu lượng |
| Rơ-le | Đầu ra báo động/điều khiển | Kích hoạt báo động, điều khiển van/bơm, bảo vệ an toàn lưu lượng |
|
Phương pháp V
Phương pháp tiêu chuẩn cung cấp các chỉ số chính xác cho đường kính ống từ 25mm đến 400mm (1"~16"). Yêu cầu lắp đặt bộ chuyển đổi đúng cách tại tâm đường ống với khoảng cách đều nhau.
|
|
|
Phương pháp Z
Sử dụng tín hiệu truyền trực tiếp với ít suy hao hơn. Thích hợp cho đường kính ống từ 100mm đến 3000mm (4"~120").
|
|
|
Phương pháp N
Sóng âm truyền qua chất lỏng hai lần và phản xạ ba lần khỏi thành ống. Thích hợp cho đường kính ống nhỏ, cải thiện độ chính xác bằng cách kéo dài khoảng cách quá cảnh.
|
|
|
Phương pháp W
Sóng âm truyền qua chất lỏng bốn lần và phản xạ bốn lần khỏi thành ống. Thích hợp cho các ống rất nhỏ (đường kính dưới 50mm, 2").
|
|
