Chi tiết sản phẩm
Nguồn gốc: Thâm Quyến, Trung Quốc
Hàng hiệu: Flo-Instru
Chứng nhận: ISO:9001, CE
Số mô hình: TM605
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Bao bì thông thường
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
Trưng bày: |
Màn hình hiển thị ma trận điểm OLED 320*240 |
Phạm vi đường kính ống: |
DN6～DN100 |
Giao diện truyền thông: |
Giao diện truyền thông RS485, hỗ trợ giao thức Modbus |
Nguồn điện: |
24V DC |
Phạm vi dòng chảy: |
0,1m/giây ~ ±5m/giây (0,328ft/giây ~ ±16ft/giây) |
Sự chính xác: |
Giá trị ±2% |
Trưng bày: |
Màn hình hiển thị ma trận điểm OLED 320*240 |
Phạm vi đường kính ống: |
DN6～DN100 |
Giao diện truyền thông: |
Giao diện truyền thông RS485, hỗ trợ giao thức Modbus |
Nguồn điện: |
24V DC |
Phạm vi dòng chảy: |
0,1m/giây ~ ±5m/giây (0,328ft/giây ~ ±16ft/giây) |
Sự chính xác: |
Giá trị ±2% |
Máy đo lưu lượng siêu âm loại nhỏ gọn được thiết kế cho các ứng dụng đường kính ống nhỏ đến trung bình.

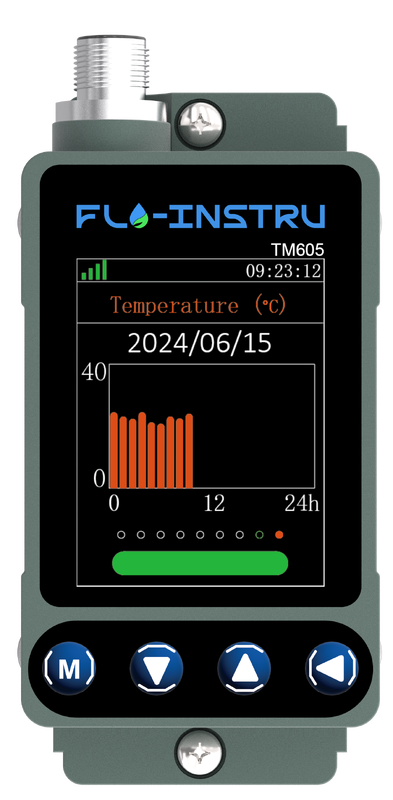

TM605 là một bộ đo lưu lượng siêu âm tích hợp được thiết kế đặc biệt cho đường kính ống nhỏ đến trung bình. Nó sử dụng nguyên tắc siêu âm của phương pháp chênh lệch thời gian vận chuyển,gửi và nhận tín hiệu siêu âm thông qua cảm biếnKhi tín hiệu siêu âm đi qua chất lỏng chảy, sự khác biệt giữa các phép đo phía trên và phía dưới được sử dụng để tính tỷ lệ lưu lượng và vận tốc với độ chính xác cao.
| Tỷ lệ tốc độ | 0.328 ft/s±16 ft/s (0.1m/s±5m/s) |
| Độ chính xác | ± 2,0% |
| Kích thước ống | DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 |
| Chất lỏng | Nước thông thường, nước biển, nước làm mát / nước nóng, rượu |
| Vật liệu ống | PVC, thép không gỉ, thép carbon, đồng |
| Cung cấp điện | 24V DC, tối đa 500mA |
| Truyền thông | Hỗ trợ giao thức MODBUS, RS485 |
| Khả năng đầu ra tương tự | 4-20mA, tối đa 750Ω |
| Khả năng báo động | Chức năng báo động giới hạn trên và dưới OCT |
| Hiển thị | Màn hình hiển thị ma trận chấm OLED 320*240 |
| Bảng phím | Bốn nút chạm |
| Đơn vị dòng chảy | Hỗ trợ lựa chọn đơn vị số liệu: Mét khối ((m3), Liters ((l), USA Gallons ((gal) |
| Đơn vị thời gian | / giờ, / phút (mục tiêu của nhà máy: mét khối mỗi giờ) |
| Nhiệt độ | Không gian xung quanh: 32F+122F (0°C+50°C) Chất lỏng: 32F+122F (0°C+50°C) |
| Độ ẩm môi trường | RH 0 ≈ 95%, Không có ngưng tụ |
| Vật liệu nhà ở | Hợp kim nhôm, chế biến CNC |
| Tỷ lệ bảo vệ | IP54 |
| Chiều dài cáp | 6.6ft (2m) tiêu chuẩn |
| Chiều kính | DN | Inch | Phạm vi đường kính ((mm) | Min (m3/h) | Max (m3/h) | L/min | Max (L/min) |
|---|---|---|---|---|---|---|---|
| Φ9.53 | DN6 | 1/8" | 9-12 | 0.02 | 0.7 | 0.4 | 12 |
| Φ12.7 | DN8 | 1/4" | 12-15 | 0.05 | 1.7 | 0.9 | 28 |
| Φ15 | DN10 | 3/8" | 15-18 | 0.09 | 3.0 | 1.5 | 49 |
| Φ20 | DN15 | 1/2" | 18-21 | 0.06 | 3.2 | 1.1 | 53 |
| Φ25 | DN20 | 3/4" | 21-28 | 0.11 | 5.7 | 1.9 | 94 |
| Φ32 | DN25 | 1" | 28-36 | 0.18 | 8.8 | 2.9 | 147 |
| Φ40 | DN32 | 1-1/4" | 36-44 | 0.29 | 14 | 4.8 | 241 |
| Φ50 | DN40 | 1-1/2" | 44-52 | 0.45 | 23 | 7.5 | 377 |
| Φ63 | DN50 | 2" | 52-66 | 0.71 | 35 | 12 | 589 |
| Φ75 | DN65 | 2 1/2" | 66-80 | 1.2 | 60 | 20 | 995 |
| Φ90 | DN80 | 3" | 80-95 | 1.8 | 90 | 30 | 1508 |
| Φ110 | DN100 | 4" | 100-115 | 2.8 | 141 | 47 | 2356 |
