Chi tiết sản phẩm
Nguồn gốc: Thâm Quyến, Trung Quốc
Hàng hiệu: Flo-Instru
Chứng nhận: ISO:9001, CE
Số mô hình: TM605
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Bao bì thông thường
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
Trưng bày: |
Màn hình hiển thị ma trận điểm OLED 320*240 |
Nguồn điện: |
24V DC |
Phạm vi đường kính ống: |
DN6～DN100 |
Giao diện truyền thông: |
Giao diện truyền thông RS485, hỗ trợ giao thức Modbus |
Phạm vi dòng chảy: |
0,1m/giây ~ ±5m/giây (0,328ft/giây ~ ±16ft/giây) |
Sự chính xác: |
± 2% |
Trưng bày: |
Màn hình hiển thị ma trận điểm OLED 320*240 |
Nguồn điện: |
24V DC |
Phạm vi đường kính ống: |
DN6～DN100 |
Giao diện truyền thông: |
Giao diện truyền thông RS485, hỗ trợ giao thức Modbus |
Phạm vi dòng chảy: |
0,1m/giây ~ ±5m/giây (0,328ft/giây ~ ±16ft/giây) |
Sự chính xác: |
± 2% |

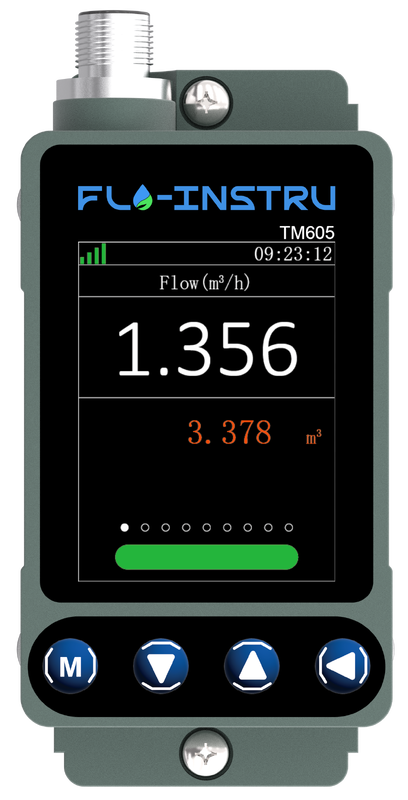

Lưu lượng kế siêu âm nhỏ gọn TM605 là loại lưu lượng kế siêu âm dạng kẹp nhỏ gọn, được thiết kế cho các hệ thống tự động hóa tòa nhà, cung cấp khả năng kiểm soát nâng cao cho các ứng dụng HVAC và quản lý tòa nhà.
TM605 là một lưu lượng kế siêu âm tích hợp được thiết kế đặc biệt cho các đường ống có đường kính nhỏ đến trung bình. Nó có quy trình thiết lập và lắp đặt đơn giản. Sử dụng nguyên lý chênh lệch thời gian truyền của sóng siêu âm, TM605 gửi và nhận tín hiệu siêu âm thông qua các cảm biến của nó. Khi tín hiệu siêu âm đi qua chất lỏng đang chảy, sự khác biệt giữa các phép đo xuôi dòng và ngược dòng cho phép tính toán lưu lượng và vận tốc chính xác.
| Thông số | Chi tiết |
|---|---|
| Tốc độ vận tốc | 0.328 ft/s ~ ±16ft/s (0.1m/s ~ ±5m/s) |
| Độ chính xác | ±2.0% |
| Kích thước ống | DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 |
| Khả năng tương thích chất lỏng | Nước thông thường, nước biển, nước làm mát/nóng, cồn, v.v. |
| Vật liệu ống | PVC, thép không gỉ, thép carbon, đồng, v.v. |
| Nguồn cấp | 24V DC, tối đa 500mA |
| Giao tiếp | Hỗ trợ giao thức MODBUS, RS485 |
| Đầu ra tương tự | 4-20mA, Tối đa 750Ω |
| Đầu ra báo động | Rơle, chức năng báo động giới hạn trên và dưới OCT |
| Màn hình | Màn hình ma trận điểm OLED 320*240 |
| Bảng điều khiển | Bốn nút cảm ứng |
| Đơn vị lưu lượng | Hỗ trợ lựa chọn đơn vị đo lường: Mét khối (m³), Lít (l), Gallon Mỹ (gal) |
| Đơn vị thời gian | /giờ, /phút (mặc định của nhà máy: mét khối mỗi giờ) |
| Tính năng bổ sung | Bộ đếm tổng lưu lượng hàng ngày, hàng tháng và hàng năm |
| Phạm vi nhiệt độ | Môi trường xung quanh: 32F ~ +122F (0℃ ~ +50℃) Chất lỏng: 32F ~ +122F (0℃ ~ +50℃) |
| Độ ẩm môi trường | RH 0 ~ 95%, Không ngưng tụ |
| Vật liệu vỏ | Hợp kim nhôm, gia công CNC |
| Tỷ lệ bảo vệ | IP54 |
| Chiều dài cáp | Tiêu chuẩn 6.6ft (2m) |
| Đường kính | DN | Inch | Phạm vi đường kính (mm) | Tối thiểu (m³/h) | Tối đa (m³/h) | Tối thiểu (L/phút) | Tối đa (L/phút) |
|---|---|---|---|---|---|---|---|
| φ9.53 | DN6 | 1/8" | 9-12 | 0.02 | 0.7 | 0.4 | 12 |
| φ12.7 | DN8 | 1/4" | 12-15 | 0.05 | 1.7 | 0.9 | 28 |
| φ15 | DN10 | 3/8" | 15-18 | 0.09 | 3.0 | 1.5 | 49 |
| φ20 | DN15 | 1/2" | 18-21 | 0.06 | 3.2 | 1.1 | 53 |
| φ25 | DN20 | 3/4" | 21-28 | 0.11 | 5.7 | 1.9 | 94 |
| φ32 | DN25 | 1" | 28-36 | 0.18 | 8.8 | 2.9 | 147 |
| φ40 | DN32 | 1-1/4" | 36-44 | 0.29 | 14 | 4.8 | 241 |
| φ50 | DN40 | 1-1/2" | 44-52 | 0.45 | 23 | 7.5 | 377 |
| φ63 | DN50 | 2" | 52-66 | 0.71 | 35 | 12 | 589 |
| φ75 | DN65 | 2-1/2" | 66-80 | 1.2 | 60 | 20 | 995 |
| φ90 | DN80 | 3" | 80-95 | 1.8 | 90 | 30 | 1508 |
| φ110 | DN100 | 4" | 100-115 | 2.8 | 141 | 47 | 2356 |
