Chi tiết sản phẩm
Nguồn gốc: THÂM QUYẾN
Hàng hiệu: Flo-Instru
Chứng nhận: CE; ISO9001
Số mô hình: ST502
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Bao bì thông thường
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
Độ lặp lại: |
0,15% |
đầu ra: |
4-20ma, đầu ra xung OCT, đầu ra rơle, RS-232 / RS-485, Temp RTD. đầu vào |
Đầu dò nhiệt độ: |
-40℉ ~ +140℉ (-40oC~+60oC) |
phạm vi vận tốc: |
0,03 ~±40ft/s (0,01~±12m/s) |
Nguồn điện: |
24V DC |
Kích thước ống: |
DN25-DN5000 |
Độ lặp lại: |
0,15% |
đầu ra: |
4-20ma, đầu ra xung OCT, đầu ra rơle, RS-232 / RS-485, Temp RTD. đầu vào |
Đầu dò nhiệt độ: |
-40℉ ~ +140℉ (-40oC~+60oC) |
phạm vi vận tốc: |
0,03 ~±40ft/s (0,01~±12m/s) |
Nguồn điện: |
24V DC |
Kích thước ống: |
DN25-DN5000 |
Lưu lượng kế siêu âm sử dụng phương pháp thời gian quá cảnh để đo lưu lượng với độ chính xác và độ tin cậy cao cho các ứng dụng xử lý nước và giám sát lưu lượng.

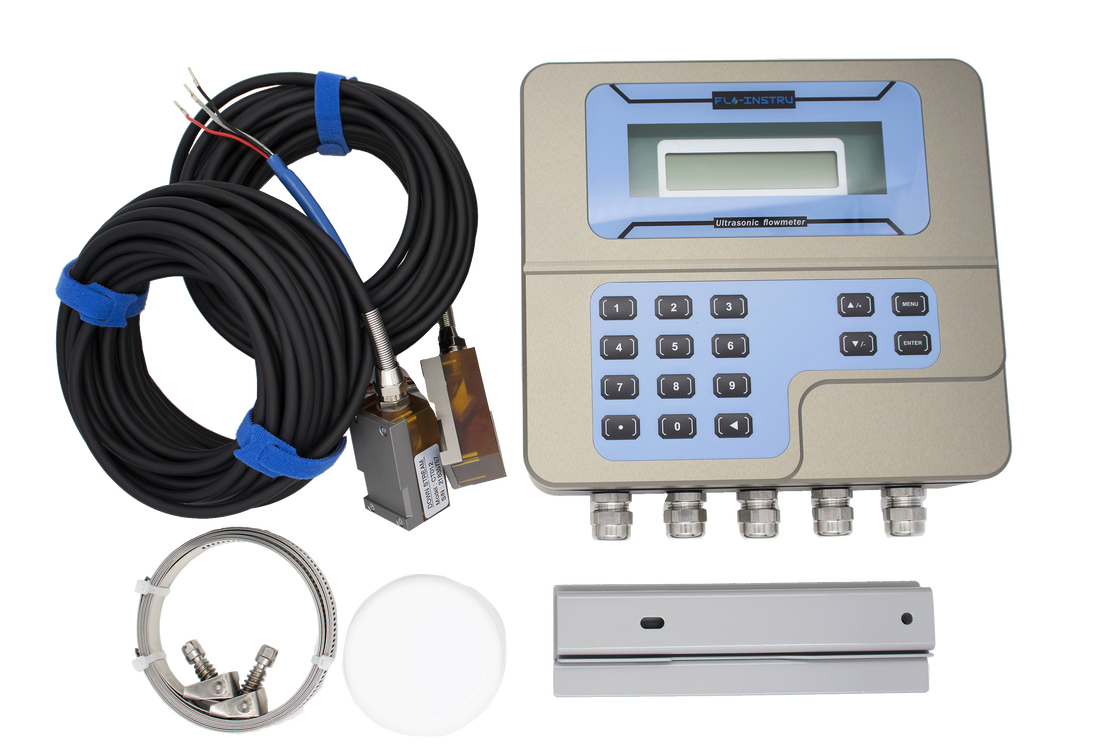

Lưu lượng kế siêu âm ST502 sử dụng công nghệ xử lý tín hiệu số tiên tiến để cung cấp phép đo lưu lượng chính xác cho nhiều loại chất lỏng và kích cỡ ống khác nhau. Được thiết kế với bộ chuyển đổi hiệu suất cao và vật liệu cấp công nghiệp, thiết bị này đảm bảo độ tin cậy lâu dài và hoạt động không cần bảo trì.
Với màn hình menu trực quan và bộ chuyển đổi kẹp, ST502 mang lại sự linh hoạt vượt trội trong các ứng dụng đa dạng. Dựa trên công nghệ Transit-Time, lưu lượng kế không xâm lấn này thu thập dữ liệu bằng cách kẹp vào bên ngoài ống, loại bỏ tiếp xúc với chất lỏng và ngăn ngừa ô nhiễm, giảm áp suất hoặc rò rỉ.
ST502 có cấu trúc hợp kim nhôm cao cấp với xử lý CNC và công nghệ mở cạnh hấp thụ sắt kín hoàn toàn hàng đầu trong ngành, loại bỏ vít và cho phép thuận tiện "mở trong một giây".
Công nghệ TVT đại diện cho một phương pháp tiếp cận tiên tiến để đo lưu lượng siêu âm, kết hợp siêu âm thời gian quá cảnh với phát hiện hiện tượng xoáy nước. Sự tích hợp sáng tạo này nâng cao độ chính xác, tính linh hoạt và hiệu suất, làm cho nó trở nên lý tưởng cho các ứng dụng yêu cầu đo lường chính xác trong các điều kiện lưu lượng thay đổi.
Thiết bị sử dụng bộ chuyển đổi siêu âm được lắp đặt bên ngoài ống (kẹp) hoặc lắp đặt trong đường ống. Một bộ chuyển đổi gửi các xung siêu âm xuôi dòng theo lưu lượng, trong khi bộ chuyển đổi khác gửi ngược dòng chống lại lưu lượng. Sự khác biệt về thời gian giữa các tín hiệu tỷ lệ thuận với vận tốc dòng chảy.
| Thông số hiệu suất | |
|---|---|
| Phạm vi vận tốc | 0.03 ~ ±40ft/s (0.01 ~ ±12m/s) |
| Độ chính xác | ±0.5% |
| Kích thước ống | 1"~200" (25mm~5000mm) |
| Độ lặp lại | 0.15% giá trị đo |
| Độ tuyến tính | ±1.0% |
| Khả năng tương thích chất lỏng | Nước, nước biển, dầu, cồn và hơn thế nữa |
| Khả năng tương thích vật liệu ống | PVC, thép không gỉ, thép carbon, đồng và hơn thế nữa |
| Thông số chức năng | |
|---|---|
| Giao tiếp & Đầu ra | RS485 ModBus, đầu ra analog 4~20mA (tải tối đa 750Ω), đầu ra xung 0~9999Hz (OCT), đầu ra rơ le (tối đa 1Hz) |
| Đơn vị lưu lượng | Mét khối (m³), Lít (l), Gallon Mỹ (gal) - mặc định của nhà máy: m³/h |
| Đơn vị thời gian | /Ngày/Giờ, /Phút, /Giây |
| Lưu trữ thẻ SD | Dung lượng tối đa 2GB, hoạt động hơn 1000 ngày, khoảng thời gian lưu trữ: 1~86400 giây |
| Nguồn điện | 24V DC/1A tối đa |
| Bàn phím | 16 phím cảm ứng |
| Màn hình | Màn hình LCD chữ và số 20×2 ký tự, có đèn nền |
| Phạm vi nhiệt độ | Bộ phát: -40℉~140℉ (-40℃~60℃) Bộ chuyển đổi: -40℉~248℉ (-40℃~120℃) |
| Độ ẩm | Lên đến 99% RH, không ngưng tụ |
| Thông số vật lý | |
|---|---|
| Bộ phát | Nhôm đúc, IP65, gia công CNC |
| Bộ chuyển đổi | Thiết kế bọc kín, cấp bảo vệ IP68 |
| Cáp bộ chuyển đổi | Chiều dài tiêu chuẩn: 33ft (10m) |
| Trọng lượng | Bộ phát: 1kg |
Lưu lượng kế siêu âm cố định ST502 cung cấp nhiều tùy chọn giao tiếp và đầu ra để tích hợp liền mạch vào các hệ thống điều khiển công nghiệp, cho phép thu thập dữ liệu thời gian thực, giám sát từ xa và kiểm soát quy trình lưu lượng.
| Loại đầu ra | Chức năng | Ví dụ ứng dụng |
|---|---|---|
| RS485 (Modbus) | Giao tiếp kỹ thuật số | Giám sát từ xa, SCADA, tích hợp hệ thống |
| 4-20mA | Đầu vào/đầu ra analog | Đầu vào PLC, phản hồi quy trình, hệ thống DCS |
| Xung OCT | Đầu ra tổng lưu lượng | Bộ điều khiển lô, đồng hồ đo năng lượng, bộ ghi lưu lượng |
| Rơ le | Đầu ra báo động/điều khiển | Kích hoạt báo động, điều khiển van/bơm, bảo vệ an toàn lưu lượng |
Được coi là phương pháp tiêu chuẩn, cung cấp các chỉ số chính xác cho đường kính ống từ 25mm đến 400mm (1"~16"). Yêu cầu lắp đặt bộ chuyển đổi đúng cách tại tâm ống với khoảng cách đều hai bên.
Có suy hao tín hiệu ít hơn phương pháp V bằng cách sử dụng tín hiệu truyền trực tiếp. Thích hợp cho đường kính ống từ 100mm đến 3000mm (4"~120").
Sóng âm truyền qua chất lỏng hai lần và phản xạ ba lần khỏi thành ống. Cải thiện độ chính xác đo bằng cách kéo dài khoảng cách quá cảnh. Thích hợp cho đường kính ống nhỏ (ít sử dụng).
Sóng âm truyền qua chất lỏng bốn lần và phản xạ bốn lần khỏi thành ống. Kéo dài khoảng cách quá cảnh để cải thiện độ chính xác. Thích hợp cho các ống rất nhỏ (đường kính dưới 50mm, 2").
