Đồng hồ đo lưu lượng siêu âm loại chèn ST502 với độ chính xác ±0,5% cho kích thước ống DN25-DN5000 và nguồn điện 24V DC

Máy đo dòng chảy siêu âm kiểu chèn ST502 sử dụng công nghệ xử lý tín hiệu kỹ thuật số tiên tiến để đạt được ± 0.5% đo lường dòng chảy chính xác cao trên một loạt các kích thước ống và các ứng dụng chất lỏng sạchĐược thiết kế với một đầu dò thâm nhập công nghiệp mạnh mẽ, ST502 cung cấp kết nối siêu âm mạnh trực tiếp trong dòng chảy, đảm bảo sức mạnh tín hiệu tuyệt vời, ổn định lâu dài,và hiệu suất đáng tin cậy.

Một giao diện người dùng rõ ràng, trực quan và hệ thống menu cho phép dễ dàng cấu hình và vận hành.thiết kế chèn đặt các bộ chuyển đổi siêu âm trực tiếp bên trong ống, cho phép thâm nhập tín hiệu mạnh hơn và tăng độ ổn định đặc biệt có lợi cho đường ống đường kính lớn, điều kiện quá trình phức tạp,hoặc các ứng dụng đòi hỏi các phép đo rất đáng tin cậy và lặp lại.

Được thiết kế cho tính linh hoạt, ST502 là lý tưởng cho hệ thống phân phối nước, vòng lặp làm mát, chất lỏng quy trình công nghiệp, giám sát năng lượng và ứng dụng HVAC.hiệu suất ổn định, và cấu trúc bền vững làm cho nó trở thành một giải pháp đáng tin cậy cho việc giám sát dòng chảy dài hạn và các nhiệm vụ đo quan trọng.

• đo lưu lượng thực tế và tổng tiêu thụ của các chất lỏng khác nhau
• Quá trình gia công CNC, công nghệ nắp mở từ tính mà không có vít
• Các thuật toán xử lý tín hiệu thích nghi tối ưu hóa hiệu suất, đảm bảo phép đo chính xác ngay cả trong điều kiện dòng chảy khó khăn

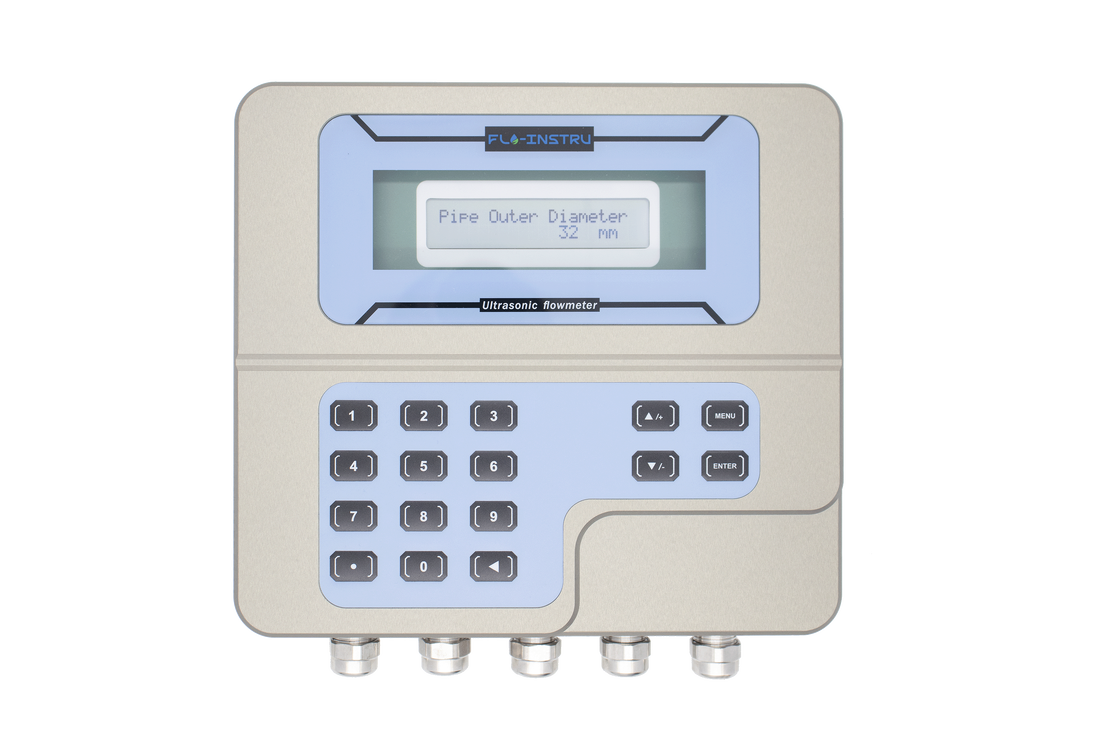

• Giao diện hiển thị rõ ràng và màn hình LCD với chức năng báo động, dễ vận hành và gỡ lỗi
• Sử dụng công nghệ siêu âm thời gian quá cảnh để nhận ra đo lường dòng chảy hai chiều bằng cách đo chính xác thời gian cần thiết cho các tín hiệu siêu âm truyền lên và xuống dòng
• Thẻ SD 2G tích hợp và khả năng lưu trữ đòn bẩy để phân tích dữ liệu luồng lịch sử để tối ưu hóa hệ thống
• Bảng phím tích hợp và hệ thống menu đơn giản để nhanh chóng và dễ dàng lựa chọn đường kính ống, vật liệu ống, loại chất lỏng và đơn vị đo

ST502 là một sản phẩm cao cấp hoàn toàn mới được làm bằng vật liệu hợp kim nhôm bằng phương pháp xử lý CNC.Nó áp dụng công nghệ mở bên toàn bộ kín sắt hấp thụ ngành công nghiệp hàng đầu mà không có bất kỳ khóa vítThiết kế tiện lợi này thực sự nhận ra "một giây mở".

Máy đo lưu lượng siêu âm thời gian chuyển tiếp (TVT) là một công nghệ đo lưu lượng rất đáng tin cậy được sử dụng rộng rãi cho chất lỏng sạch.bộ đo loại chèn đặt các bộ chuyển đổi siêu âm trực tiếp vào tường ống để chúng liên lạc với chất lỏngĐiều này đảm bảo truyền siêu âm mạnh mẽ, chất lượng tín hiệu tuyệt vời và hiệu suất lâu dài ổn định, đặc biệt là trên các đường ống lớn hoặc dày.

Trong một máy đo lưu lượng TVT kiểu chèn, hai bộ chuyển đổi siêu âm được chèn vào tường ống. Một bộ chuyển đổi truyền xung xuống dòng (T_down) theo hướng của chất lỏng,trong khi người khác truyền lên (T_up) chống lại dòng chảyBởi vì chất lỏng chảy tăng tốc tín hiệu hạ lưu và làm chậm tín hiệu thượng lưu, sự khác biệt thời gian (Δt = T_up - T_down) tỷ lệ thuận với vận tốc dòng chảy.

Biểu đồ chức năng truyền thông và đầu ra

Bộ đo lưu lượng siêu âm cố định ST502 được trang bị nhiều tùy chọn truyền thông và đầu ra để đảm bảo tích hợp liền mạch vào các hệ thống điều khiển công nghiệp khác nhau.Các đầu ra này cho phép thu thập dữ liệu thời gian thực, giám sát từ xa và kiểm soát các quy trình liên quan đến dòng chảy.

Kết nối đầu ra và giao diện
