Chi tiết sản phẩm
Nguồn gốc: Thâm Quyến, Trung Quốc
Hàng hiệu: Flo-Instru
Chứng nhận: CE; ISO9001
Số mô hình: ST501
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Bao bì thông thường
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
Vật liệu ống: |
PVC, Thép Carbon, Thép không gỉ, Đồng, v.v. |
Cáp đầu dò: |
Chiều dài cáp tiêu chuẩn: 33ft (10m) |
Giao diện truyền thông: |
RS485 |
Nguồn điện: |
24V-DC/1A |
Bàn phím: |
16 (4×4) phím với hành động xúc giác |
Sự chính xác: |
±1,0% |
Vật liệu ống: |
PVC, Thép Carbon, Thép không gỉ, Đồng, v.v. |
Cáp đầu dò: |
Chiều dài cáp tiêu chuẩn: 33ft (10m) |
Giao diện truyền thông: |
RS485 |
Nguồn điện: |
24V-DC/1A |
Bàn phím: |
16 (4×4) phím với hành động xúc giác |
Sự chính xác: |
±1,0% |

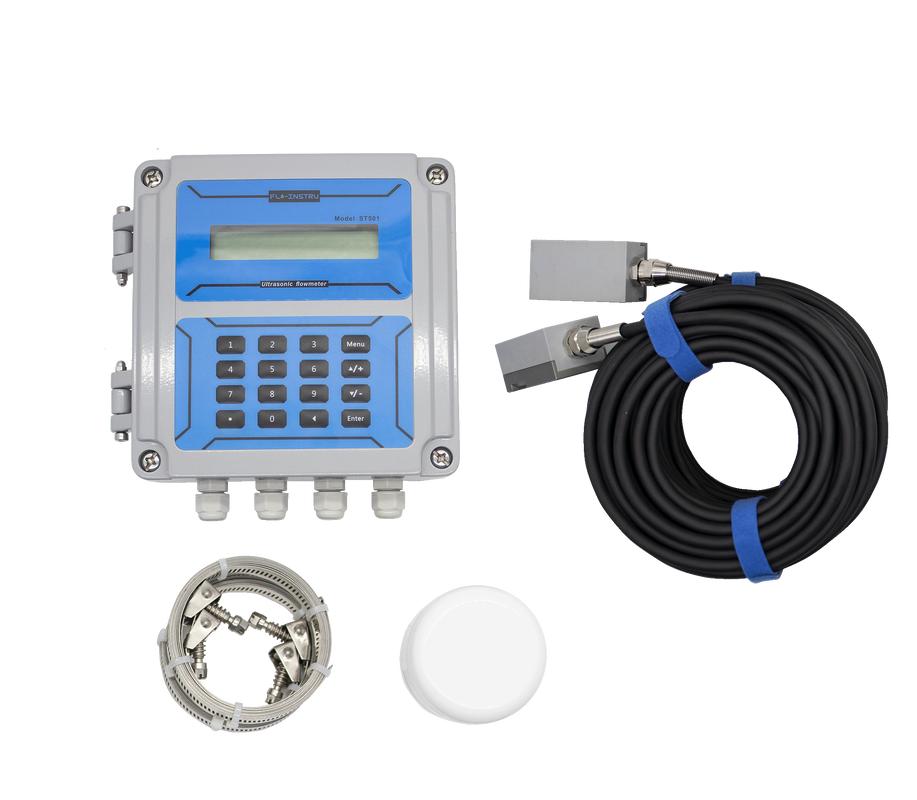

Máy đo lưu lượng siêu âm cố định ST501 tích hợp vào hệ thống quản lý của bạn để cung cấp dịch vụ đo từ xa cho các ứng dụng xử lý nước công nghiệp và quản lý nước thải.
Máy đo lưu lượng siêu âm ST501 sử dụng công nghệ xử lý tín hiệu kỹ thuật số đáng tin cậy, truyền phép đo lưu lượng cho nhiều loại chất lỏng và kích cỡ ống với độ chính xác và độ tin cậy cao. Kết hợp với bộ chuyển đổi hiệu suất vượt trội và vật liệu cấp công nghiệp, Flo-Instruments đảm bảo hoạt động lâu dài mà không cần lo lắng về bảo trì.
Máy đo lưu lượng siêu âm thời gian quá cảnh, còn được gọi là máy đo lưu lượng siêu âm thời gian bay (TVT), là một công nghệ đo lưu lượng không xâm lấn được sử dụng rộng rãi cho các ứng dụng chất lỏng sạch. Nó hoạt động dựa trên nguyên tắc đo sự khác biệt thời gian giữa các tín hiệu siêu âm được truyền theo hướng dòng chảy và ngược hướng dòng chảy.
Mở nắp ở phía dưới bên phải để kết nối với thiết bị đầu cuối nguồn DC. Làm theo sơ đồ đấu dây để kết nối: đầu vào RTD (chỉ dành cho Mẫu Năng lượng), RS485, 4-20mA, Bộ chuyển đổi (bộ chuyển đổi thượng nguồn, bộ chuyển đổi hạ nguồn), Đầu ra Relay, Đầu ra OCT.
Đối với cáp bộ chuyển đổi có hai lớp che chắn: "+" trên dây màu xanh lam, "-" trên dây màu trắng và "che chắn" trên lớp che chắn.
Máy đo lưu lượng siêu âm cố định ST501 được trang bị nhiều tùy chọn giao tiếp và đầu ra để đảm bảo tích hợp liền mạch vào các hệ thống điều khiển công nghiệp khác nhau. Các đầu ra này cho phép thu thập dữ liệu thời gian thực, giám sát từ xa và kiểm soát các quy trình liên quan đến lưu lượng.
| Loại đầu ra | Chức năng | Ví dụ ứng dụng |
|---|---|---|
| RS485 (Modbus) | Giao tiếp kỹ thuật số | Giám sát từ xa, SCADA, tích hợp hệ thống |
| 4-20mA | Đầu ra tương tự | Đầu vào PLC, phản hồi quy trình, hệ thống DCS |
| Xung OCT | Đầu ra tổng lưu lượng | Bộ điều khiển lô, đồng hồ đo năng lượng, bộ ghi lưu lượng |
| Relay | Đầu ra báo động/điều khiển | Kích hoạt báo động, van/bơm điều khiển, bảo vệ an toàn lưu lượng |
| Phạm vi tốc độ | 0 ~ ±16ft/s (0 ~ ±5m/s) |
| Độ chính xác | ±1.0% |
| Kích thước ống | Kẹp: 1''~48'' (25mm~1200mm) |
| Chất lỏng | Nước biển, Kerosene, Xăng, Dầu, Cồn, v.v. |
| Vật liệu ống | PVC, Thép Carbon, Thép không gỉ, v.v. |
| Đầu ra tùy chọn | Đầu ra xung OCT: 0~5000Hz Đầu ra tương tự: 4~20mA, tải tối đa 750Ω |
| Giao diện giao tiếp | RS485 |
| Nguồn điện | 24V DC/1A |
| Bàn phím | 16 (4*4) phím có hành động xúc giác |
| Màn hình | Màn hình LCD chữ và số 20*2 ô, có đèn nền |
| Nhiệt độ | Bộ phát: 32℉~140℉ (0℃~60℃) Bộ chuyển đổi: 32℉~140℉ (0℃~60℃) |
| Độ ẩm | Lên đến 99% RH, không ngưng tụ |
| Bộ phát | Hợp kim nhôm, IP65 |
| Bộ chuyển đổi | Thiết kế bọc kín, IP68 |
| Cáp bộ chuyển đổi | Chiều dài cáp tiêu chuẩn: 33ft (10m) |
| Trọng lượng | Bộ phát: khoảng 0.7kg; Bộ chuyển đổi: khoảng 0.4kg |
