Chi tiết sản phẩm
Nguồn gốc: Thâm Quyến, Trung Quốc
Hàng hiệu: Flo-Instru
Chứng nhận: ISO:9001, CE
Số mô hình: FL101
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Bao bì thông thường
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
Phạm vi dòng chảy: |
0,1m/s ~ 10m/s |
Sự chính xác: |
±1,0% |
Phạm vi đường kính ống (Tùy chọn): |
OD20,OD25,OD32,OD40 |
Phương tiện đo: |
Nước, dung dịch, thuốc thử hóa học (tạp chất ≤ 4%), v.v. |
Vật liệu phần ống (không cần thiết): |
UPVC |
Giao diện truyền thông: |
RS485, Hỗ trợ Giao thức RTU Modbus |
Nguồn điện: |
24V DC |
Bàn phím: |
4 Chìa khóa cảm ứng |
Trưng bày: |
1,54 '' 240*240 IPS LCD 360 ° xoay (để đọc dễ dàng) |
Phạm vi dòng chảy: |
0,1m/s ~ 10m/s |
Sự chính xác: |
±1,0% |
Phạm vi đường kính ống (Tùy chọn): |
OD20,OD25,OD32,OD40 |
Phương tiện đo: |
Nước, dung dịch, thuốc thử hóa học (tạp chất ≤ 4%), v.v. |
Vật liệu phần ống (không cần thiết): |
UPVC |
Giao diện truyền thông: |
RS485, Hỗ trợ Giao thức RTU Modbus |
Nguồn điện: |
24V DC |
Bàn phím: |
4 Chìa khóa cảm ứng |
Trưng bày: |
1,54 '' 240*240 IPS LCD 360 ° xoay (để đọc dễ dàng) |

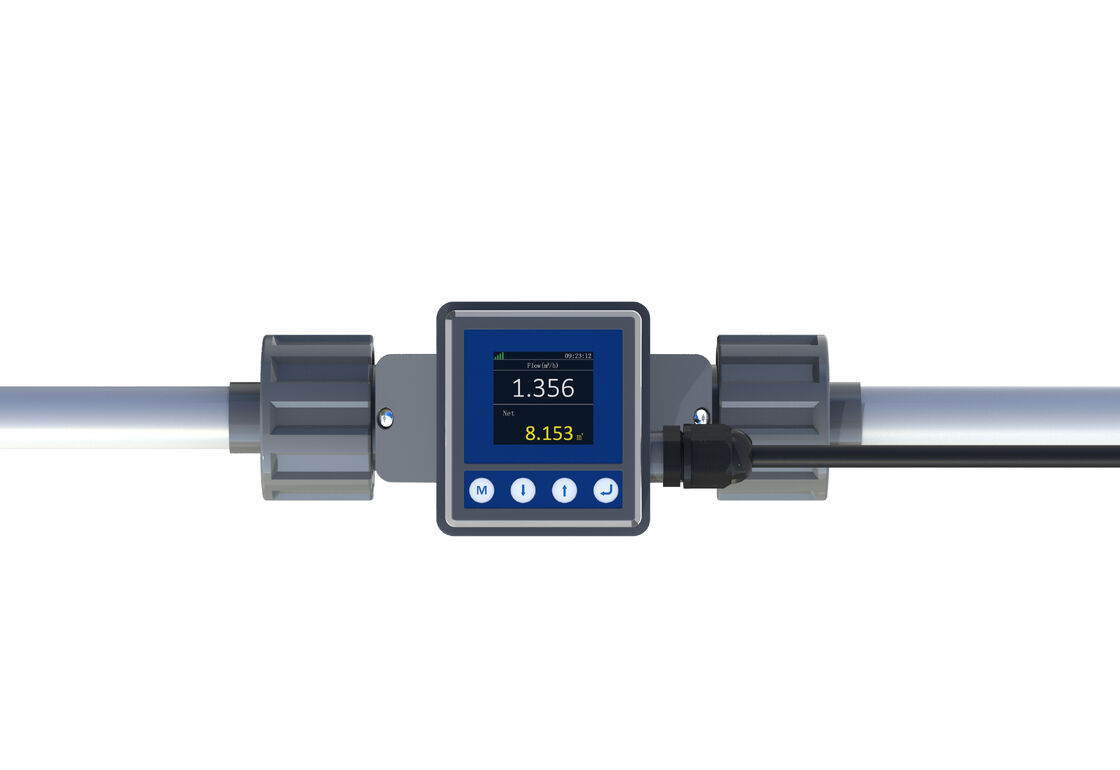

Máy đo lưu lượng siêu âm nội dòng FL101
Thông tin sản phẩm
FL101 được sử dụng đặc biệt để đo lưu lượng của các chất lỏng khác nhau trong đường ống, thực hiện đo lưu lượng theo thời gian thực trong quy trình sản xuất. Các thiết bị phát ra tín hiệu số, tín hiệu analog, v.v., để thực hiện việc đo lường và kiểm soát quá trình sản xuất.
Do nhu cầu nâng cấp công nghiệp, các thiết bị cần phải có đầu ra phong phú để đạt được tự động hóa. Tuy nhiên, đầu ra của đồng hồ đo lưu lượng truyền thống tương đối đơn giản, không thể đáp ứng nhu cầu tại chỗ và cần phải thay thế ở vị trí ban đầu.
Flo-Instruments đã cho ra mắt đồng hồ đo lưu lượng nội tuyến với thiết kế ống thẳng hoàn toàn không gây tổn thất áp suất, kết nối liên kết đôi và lắp đặt đơn giản.
Những lợi ích
| Máy đo lưu lượng siêu âm nội tuyến có chip đo tiên tiến tích hợp (độ phân giải thời gian lên tới 20ps) |
|
|
|
||
|
|
|
Tính năng sản phẩm
Kích thước
| Người mẫu | Đường kính ống danh nghĩa | L | MỘT | B | C | D |
| PVC-U-20 | DN15 | 146 | 182 | 53,5 | 93,7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57,3 | 98,2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118,5 | 40 |
| Đơn vị: mm | ||||||
| Ghi chú: | ||||||
| “L” là chiều dài đoạn ống bị cắt đi trong quá trình lắp đặt; "D" là đường kính ngoài của phần ống được lắp đặt. |
||||||
Phương tiện tương thích
Kể từ khi sản phẩm được đưa ra thị trường, nó đã được sử dụng rộng rãi trong ngành thiết bị làm sạch. Do cài đặt và vận hành đơn giản cũng như hiệu suất đo lường đáng tin cậy, nó đã liên tục được quảng bá trong các ngành công nghiệp mới.
Các ngành công nghiệp chính: chất bán dẫn, thực phẩm, y học, nước uống, chất tẩy rửa, in và nhuộm, sản phẩm hóa chất, v.v.
|
Người dùng trung bình đã đo được:
|
Khi thị trường mở rộng, chúng ta sẽ thấy rằng ngày càng có nhiều phương tiện truyền thông cần được đo lường. Chúng tôi hy vọng người dùng sẽ chia sẻ nhiều ứng dụng hơn để chúng tôi có thể không ngừng làm phong phú và cải tiến sản phẩm của mình.
Xác định phương tiện có thể đo được:
|
|
Thông tin kỹ thuật
tham số
| Tên sản phẩm | Máy đo lưu lượng siêu âm nội tuyến FL101 |
| Sự chính xác | ±1,0% (0,3m/s~5,0m/s) |
| Vận tốc dòng chảy | 0,1m/s~10,0m/s |
| tuyến tính | ±1,0% (0,3m/s-5,0m/s) |
| Độ lặp lại | 0,40% |
| Thời gian đáp ứng | 500 mili giây |
| Màn hình hiển thị | 1,54'' 240*240 IPS LCD Xoay 360° (để dễ đọc) |
| Thực đơn Ngôn ngữ | Tiếng Trung giản thể/Tiếng Trung phồn thể/Tiếng Anh |
| Đơn vị hiển thị | Hỗ trợ lựa chọn đơn vị hệ mét và hệ Anh, m³/h, LPM, ml/phút, GPM, LPH, đơn vị mặc định của nhà máy là LPM |
| Hiển thị dữ liệu | Dòng chảy tức thời, tốc độ dòng chảy tức thời, khối lượng tích lũy ròng, khối lượng tích lũy đơn, giá trị tối đa hàng ngày, giá trị tối thiểu hàng ngày, khối lượng tích lũy hàng ngày/hàng tháng/hàng năm |
| tổng cộng | Bộ tổng lưu lượng 7 chữ số |
| Dữ liệu tích lũy | 10 năm 64 tháng 64 ngày |
| Phím thao tác | Bốn nút cảm ứng |
| Pin lịch | CR1220 |
| Nguồn điện | 24VDC@3W |
| Đầu ra tương tự | 4-20mA, tải tối đa 600Ω |
| Giao diện truyền thông | RS485, hỗ trợ giao thức ModBus RTU |
| Đầu ra rơle | (Tùy chọn) 30VDC@1A, tần số chuyển đổi nhỏ hơn 2Hz |
| Phương tiện truyền thông | Nước, dung dịch, thuốc thử hóa học (tạp chất ≤ 4%), v.v. |
| Cấp độ bảo vệ | IP66 |
| Phương pháp cài đặt | Các đoạn ống được tích hợp lại và các ống PVC-U được nối với nhau bằng các khớp nối (khớp trượt). |
| Kích thước ống | OD20 (DN15-½") , OD25 (DN20-¾") , OD32 (DN25-1") ,OD40 (DN32-1½") |
| Vật liệu phần ống | UPVC |
| Nhiệt độ phương tiện | 0°C-60° |
| Nhiệt độ làm việc | -10°C-50°C |
| Độ ẩm xung quanh | Độ ẩm tương đối 0%-95%, không ngưng tụ |
| Độ nhớt áp dụng | <300CST (mm2/giây) |
| Chiều dài cáp | Tiêu chuẩn: 2m(6.6ft). Nó có thể được kéo dài đến 20m(66ft) |
Cài đặt
| 1. Cắt ống | |
|
Theo yêu cầu lựa chọn điểm lắp đặt, cắt một đoạn ống tại vị trí lắp đặt. |
| 2. Lắp đai ốc vào ống | |
|
Tháo hai đai ốc ra khỏi đồng hồ và lắp chúng vào đường ống. |
| 3. Dán keo các mối nối ống | |
|
Bôi keo PVC vào hai mối nối ống trên thiết bị và cắm chúng vào đường ống. |
| 4. Lắp đặt đồng hồ đo lưu lượng | |
|
Đặt đồng hồ ở giữa và siết chặt đai ốc để hoàn tất việc lắp đặt; chú ý đến hướng dòng chảy trong quá trình cài đặt. |
| 5. Bật nguồn và chạy | |
|
Cắm đầu còn lại của cáp vào nguồn điện 24V DC, bật nguồn và quan sát. |
Gói & Phụ kiện
Thông tin đặt hàng
| FL101 | Mã số | Kích thước ống Rang [DN &Inch &OD] | ||||
| MỘT | DN15 | 1/2" | OD20 | |||
| B | DN20 | 3/4" | OD25 | |||
| C | DN25 | 1" | OD32 | |||
| D | DN32 | 1-1/4" | OD40 | |||
| Mã số | Chế độ đầu ra | |||||
| 1 | 4-20mA, RS485, Rơle | |||||
| Mã số | Chiều dài cáp | |||||
| L | 6,6ft(2m)(Nếu không có lựa chọn nào, nó sẽ được mặc định) | |||||
| L+ | theo yêu cầu độ dài khác | |||||
| FL101 | MỘT | 1 | L | Hoàn thiện thông tin đặt hàng | ||
