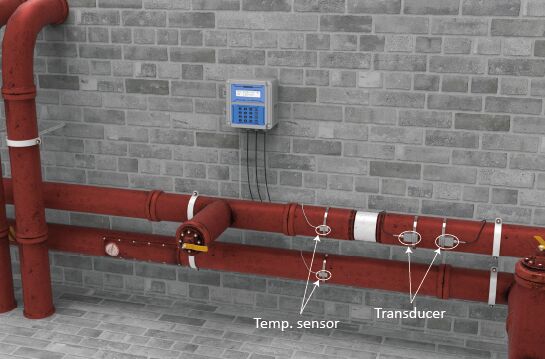

Máy đo năng lượng siêu âm ST502 cho hệ thống làm mát quận

Máy đo năng lượng siêu âm ST501-PT100

Máy đo năng lượng siêu âm loại kẹpsử dụng các phương pháp thời gian vận chuyển để đo lưu lượng.

Giới thiệu

Máy đo năng lượng siêu âm ST501 sử dụng công nghệ xử lý tín hiệu số đáng tin cậy nhất, truyền tải phép đo lưu lượng cho nhiều loại chất lỏng và kích thước ống với độ chính xác và độ tin cậy cao. Kết hợp bộ chuyển đổi hiệu suất vượt trội với vật liệu cấp công nghiệp cao hơn, Flo-Instruments có thể hoạt động trong thời gian dài mà không phải lo lắng gì.

Lựa chọn hiển thị menu rõ ràng giúp việc sử dụng các dụng cụ rất thuận tiện. Bộ chuyển đổi kẹp giúp thiết bị linh hoạt hơn trong nhiều ứng dụng.

Máy đo năng lượng siêu âm ST501 dựa trên công nghệ Transit-Time, có độ chính xác đo cao. ST501 sử dụng đầu dò kẹp, có thể thu thập dữ liệu dòng chảy chỉ bằng cách kẹp nó ở bên ngoài đường ống và nó sẽ không bao giờ tiếp xúc với chất lỏng và sẽ không gây ô nhiễm chất lỏng, giảm áp suất, rò rỉ, v.v.

Những lợi ích

• Đo lưu lượng thực tế và tổng mức tiêu thụ chất lỏng khác nhau
• Không mất kiểm soát quy trình, tối ưu hóa tài sản và hiệu quả, không có thời gian ngừng hoạt động hoặc chi phí hiệu chuẩn
• Các thuật toán xử lý tín hiệu thích ứng tối ưu hóa hiệu suất, đảm bảo các phép đo chính xác ngay cả trong điều kiện dòng chảy khó khăn.
• Giao diện hiển thị rõ ràng và màn hình LCD có chức năng báo động, dễ vận hành và gỡ lỗi
• Sử dụng công nghệ siêu âm thời gian chuyển tiếp để thực hiện phép đo lưu lượng hai chiều bằng cách đo chính xác thời gian cần thiết để tín hiệu siêu âm truyền ngược dòng và xuôi dòng
• Tận dụng khả năng ghi dữ liệu để phân tích các mẫu luồng lịch sử nhằm tối ưu hóa hệ thống.
• Bàn phím tích hợp và hệ thống menu đơn giản giúp lập trình nhanh chóng và dễ dàng đường kính ống, vật liệu ống, loại chất lỏng và đơn vị đo lường.

Nguyên tắc

• Giới thiệu về TVT

Công nghệ TVT (Transit-Time Vortex) thể hiện cách tiếp cận tiên tiến để đo lưu lượng siêu âm, kết hợp các nguyên tắc của siêu âm thời gian chuyển tiếp với khả năng khai thác hiện tượng bong xoáy, mang lại độ chính xác và tính linh hoạt tuyệt vời trong máy đo lưu lượng siêu âm. Công nghệ tích hợp tiên tiến này nâng cao độ chính xác, tính linh hoạt và hiệu suất của máy đo lưu lượng siêu âm, khiến chúng phù hợp với nhiều ứng dụng trong các ngành khác nhau và là giải pháp có giá trị cho các ngành yêu cầu đo lưu lượng chính xác trong các điều kiện dòng chảy khác nhau.

Thiết bị có một cặp (hoặc nhiều) đầu dò siêu âm được lắp đặt bên ngoài đường ống (kẹp) hoặc lắp vào trong đường ống. Một đầu dò gửi xung siêu âm xuôi dòng theo dòng chảy, trong khi đầu dò kia gửi xung siêu âm ngược chiều dòng chảy. Vì chuyển động của chất lỏng ảnh hưởng đến thời gian truyền siêu âm nên chênh lệch thời gian giữa hai tín hiệu tỷ lệ thuận với tốc độ dòng chảy.

Thông số kỹ thuật

Kích thước sản phẩm

Máy phát

đầu dò

Nhiệt độ. đầu dò

trưng bày sản phẩm

Chức năng giao tiếp và đầu ra

Máy đo lưu lượng siêu âm cố định ST501 được trang bị nhiều tùy chọn giao tiếp và đầu ra để đảm bảo tích hợp liền mạch vào các hệ thống điều khiển công nghiệp khác nhau. Những đầu ra này cho phép thu thập dữ liệu theo thời gian thực, giám sát từ xa và kiểm soát các quy trình liên quan đến luồng.

Tóm tắt khả năng đầu ra

Sơ đồ nối dây

Phương pháp cài đặt

Phương pháp V được coi là phương pháp tiêu chuẩn. Nó thường cho kết quả đọc chính xác hơn và được sử dụng trên các đường kính ống có khoảng từ 25mm đến 400mm (1～16”). Ngoài ra, nó rất thuận tiện khi sử dụng nhưng vẫn yêu cầu lắp đặt đầu dò thích hợp, tiếp xúc trên đường ống ở đường tâm của ống và khoảng cách bằng nhau ở hai bên đường tâm.
Tín hiệu được truyền trong cài đặt phương pháp Z có độ suy giảm ít hơn tín hiệu được truyền bằng phương pháp V. Điều này là do phương pháp Z sử dụng tín hiệu truyền trực tiếp (chứ không phải phản xạ) chỉ truyền qua chất lỏng một lần. Phương pháp Z có thể đo đường kính ống từ 100mm đến 3000mm(4”~120”).
Với phương pháp N, sóng âm truyền qua chất lỏng hai lần và dội lại ba lần khỏi thành ống. Nó phù hợp để đo đường kính ống nhỏ. Độ chính xác của phép đo có thể được cải thiện bằng cách mở rộng khoảng cách vận chuyển bằng phương pháp N (ít được sử dụng).
Giống như phương pháp N, độ chính xác của phép đo cũng có thể được cải thiện bằng cách mở rộng khoảng cách di chuyển bằng phương pháp W. Sóng âm truyền qua chất lỏng bốn lần và bật ra khỏi thành ống bốn lần. Nó phù hợp với đường ống rất nhỏ (đường kính dưới 50mm,2").
