Chi tiết sản phẩm
Nguồn gốc: Shenzhen, Trung Quốc
Hàng hiệu: Flo-Instru
Chứng nhận: ISO:9001, CE
Số mô hình: FL101
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: bao bì thông thường
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
Phạm vi dòng chảy: |
0,1m/s ~ 10m/s |
Độ chính xác: |
±1,0% |
Phạm vi đường kính ống (Tùy chọn): |
OD20,OD25,OD32,OD40 |
phương tiện đo lường: |
Nước, dung dịch, thuốc thử hóa học (tạp chất ≤ 4%), v.v. |
Vật liệu phần ống (không cần thiết): |
UPVC |
Phương thức giao tiếp: |
RS485, Hỗ trợ Giao thức RTU Modbus |
Nguồn cung cấp điện: |
24V một chiều |
bàn phím: |
4 phím cảm ứng |
Hiển thị: |
1,54 '' 240*240 IPS LCD 360 ° xoay (để đọc dễ dàng) |
Phạm vi dòng chảy: |
0,1m/s ~ 10m/s |
Độ chính xác: |
±1,0% |
Phạm vi đường kính ống (Tùy chọn): |
OD20,OD25,OD32,OD40 |
phương tiện đo lường: |
Nước, dung dịch, thuốc thử hóa học (tạp chất ≤ 4%), v.v. |
Vật liệu phần ống (không cần thiết): |
UPVC |
Phương thức giao tiếp: |
RS485, Hỗ trợ Giao thức RTU Modbus |
Nguồn cung cấp điện: |
24V một chiều |
bàn phím: |
4 phím cảm ứng |
Hiển thị: |
1,54 '' 240*240 IPS LCD 360 ° xoay (để đọc dễ dàng) |

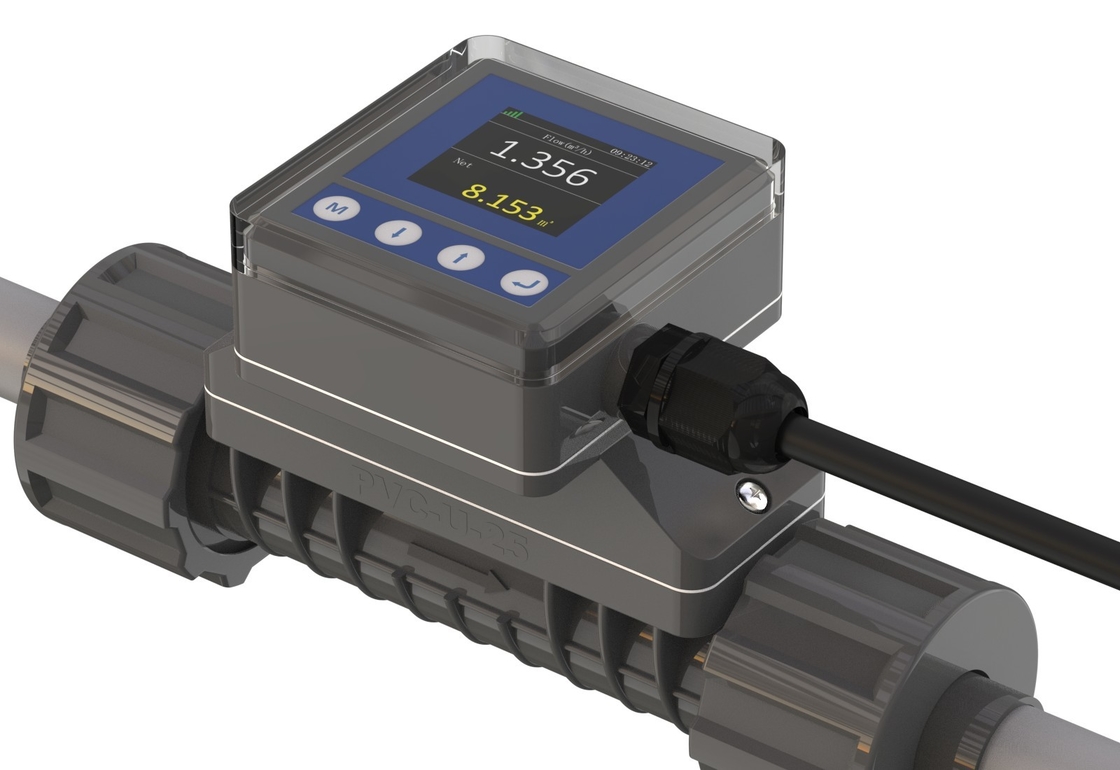

Đồng hồ đo lưu lượng siêu âm FL101 In-Line
Thông tin sản phẩm
FL101 được sử dụng đặc biệt để đo lưu lượng của các chất lỏng khác nhau trong đường ống, thực hiện đo lưu lượng theo thời gian thực trong quá trình sản xuất. Các thiết bị xuất ra tín hiệu kỹ thuật số, tín hiệu tương tự, v.v., để thực hiện đo lường và kiểm soát quá trình sản xuất.
Do nhu cầu nâng cấp công nghiệp, các thiết bị được yêu cầu có nhiều đầu ra để đạt được tự động hóa. Tuy nhiên, đầu ra của đồng hồ đo lưu lượng truyền thống tương đối đơn giản và không thể đáp ứng nhu cầu tại chỗ, và cần phải thay thế ở vị trí ban đầu.
Flo-Instruments đã tung ra đồng hồ đo lưu lượng in-line với thiết kế ống thẳng hoàn toàn không bị mất áp suất, kết nối hai đầu nối và lắp đặt đơn giản.
Lợi ích
| Đồng hồ đo lưu lượng siêu âm in-line có chip đo lường tiên tiến được tích hợp (độ phân giải thời gian lên đến 20ps) |
|
|
|
||
|
|
|
Tính năng sản phẩm
Kích thước
| Model | Đường kính ống danh nghĩa | L | A | B | C | D |
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| Đơn vị: mm | ||||||
| Lưu ý: | ||||||
| "L" là chiều dài của đoạn ống bị cắt trong quá trình lắp đặt; "D" là đường kính ngoài của đoạn ống được lắp đặt. |
||||||
Chất lỏng tương thích
Kể từ khi sản phẩm được đưa ra thị trường, nó đã được sử dụng rộng rãi trong ngành công nghiệp thiết bị làm sạch. Do việc lắp đặt và vận hành đơn giản, cùng với hiệu suất đo lường đáng tin cậy, nó đã liên tục được quảng bá trong các ngành công nghiệp mới.
Các ngành công nghiệp chính: chất bán dẫn, thực phẩm, y học, nước uống, chất tẩy rửa, in và nhuộm, sản phẩm hóa học, v.v.
|
Các chất lỏng mà người dùng đã đo:
|
Khi thị trường mở rộng, chúng tôi sẽ thấy rằng sẽ có ngày càng nhiều chất lỏng cần được đo. Chúng tôi hy vọng rằng người dùng sẽ chia sẻ nhiều ứng dụng hơn để chúng tôi có thể liên tục làm phong phú và cải thiện sản phẩm của mình.
Xác định các chất lỏng có thể đo:
|
|
Thông tin kỹ thuật
Thông số
| Tên sản phẩm | Đồng hồ đo lưu lượng siêu âm FL101 In-line |
| Độ chính xác | ±1.0% (0.3m/s~5.0m/s) |
| Vận tốc dòng chảy | 0.1m/s~10.0m/s |
| Độ tuyến tính | ±1.0% (0.3m/s-5.0m/s) |
| Độ lặp lại | 0.40% |
| Thời gian phản hồi | 500ms |
| Màn hình hiển thị | 1.54’’ 240*240 IPS LCD xoay 360° (để dễ đọc) |
| Ngôn ngữ menu | Tiếng Trung giản thể/Tiếng Trung phồn thể/Tiếng Anh |
| Đơn vị hiển thị | Hỗ trợ lựa chọn đơn vị mét và inch, m³/h, LPM, ml/min, GPM, LPH, đơn vị mặc định của nhà máy là LPM |
| Dữ liệu hiển thị | Lưu lượng tức thời, vận tốc dòng chảy tức thời, thể tích tích lũy ròng, thể tích tích lũy đơn, giá trị tối đa hàng ngày, giá trị tối thiểu hàng ngày, thể tích tích lũy hàng ngày/hàng tháng/hàng năm |
| Bộ đếm tổng | Bộ đếm tổng lưu lượng 7 chữ số |
| Dữ liệu tích lũy | 10 năm 64 tháng 64 ngày |
| Phím vận hành | Bốn nút cảm ứng |
| Pin lịch | CR1220 |
| Nguồn điện | 24VDC@3W |
| Đầu ra tương tự | 4-20mA, tải tối đa 600Ω |
| Giao diện truyền thông | RS485, hỗ trợ giao thức ModBus RTU |
| Đầu ra báo động | Đầu ra báo động giới hạn trên và dưới OCT, đầu ra xung, v.v. |
| Đầu ra rơ le | (Tùy chọn) 30VDC@1A, tần số chuyển đổi nhỏ hơn 2Hz |
| Chất lỏng | Nước, dung dịch, thuốc thử hóa học (tạp chất ≤ 4%), v.v. |
| Cấp độ bảo vệ | IP66 |
| Phương pháp lắp đặt | Các đoạn ống được tích hợp và các ống PVC-U được kết nối bằng các đầu nối (khớp trượt). |
| Kích thước ống | OD20 (DN15-½") , OD25 (DN20-¾") , OD32 (DN25-1") ,OD40 (DN32-1½") |
| Vật liệu đoạn ống | UPVC |
| Nhiệt độ chất lỏng | 0°C-60° |
| Nhiệt độ làm việc | -10°C-50°C |
| Độ ẩm môi trường | Độ ẩm tương đối 0%-95%, không ngưng tụ |
| Độ nhớt áp dụng | <300CST (mm²/s) |
| Chiều dài cáp | Tiêu chuẩn: 2m(6.6ft). Nó có thể được kéo dài đến 20m(66ft) |
Lắp đặt
| 1. Cắt ống | |
|
Theo yêu cầu lựa chọn điểm lắp đặt, cắt một đoạn ống tại vị trí lắp đặt. |
| 2. Lắp các đai ốc vào ống | |
|
Tháo hai đai ốc ra khỏi đồng hồ và lắp chúng vào ống. |
| 3. Dán các khớp nối ống | |
|
Bôi keo PVC vào hai khớp nối ống trên thiết bị và cắm chúng vào ống. |
| 4. Lắp đồng hồ đo lưu lượng | |
|
Đặt đồng hồ ở giữa và siết chặt đai ốc để hoàn thành việc lắp đặt; chú ý đến hướng dòng chảy trong quá trình lắp đặt. |
| 5. Bật nguồn và chạy | |
|
Kết nối đầu còn lại của cáp với nguồn điện 24V DC, bật nguồn và quan sát. |
Gói & Phụ kiện
Thông tin đặt hàng
| FL101 | Mã | Phạm vi kích thước ống [DN &Inch &OD] | ||||
| A | DN15 | 1/2" | OD20 | |||
| B | DN20 | 3/4" | OD25 | |||
| C | DN25 | 1" | OD32 | |||
| D | DN32 | 1-1/4" | OD40 | |||
| Mã | Chế độ đầu ra | |||||
| 1 | 4-20mA,RS485,OCT Xung,Rơ le | |||||
| Mã | Chiều dài cáp | |||||
| L | 6.6ft(2m)(Nếu không chọn, nó sẽ được mặc định) | |||||
| L+ | theo yêu cầu các chiều dài khác | |||||
| FL101 | A | 1 | L | Hoàn thành thông tin đặt hàng | ||
