Chi tiết sản phẩm
Nguồn gốc: Thâm Quyến, Trung Quốc
Hàng hiệu: Flo-Instru
Chứng nhận: ISO:9001, CE
Số mô hình: FL101
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Bao bì thông thường
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: T/T
Nguồn điện: |
24V DC |
Giao diện truyền thông: |
RS485, Hỗ trợ Giao thức RTU Modbus |
Phạm vi dòng chảy: |
0,1m/s ~ 10m/s |
Sự chính xác: |
±1,0% |
Phạm vi đường kính ống: |
OD20,OD25,OD32,OD40 |
Trưng bày: |
1,54 '' 240 * 240 IPS LCD xoay 360 ° |
Nguồn điện: |
24V DC |
Giao diện truyền thông: |
RS485, Hỗ trợ Giao thức RTU Modbus |
Phạm vi dòng chảy: |
0,1m/s ~ 10m/s |
Sự chính xác: |
±1,0% |
Phạm vi đường kính ống: |
OD20,OD25,OD32,OD40 |
Trưng bày: |
1,54 '' 240 * 240 IPS LCD xoay 360 ° |

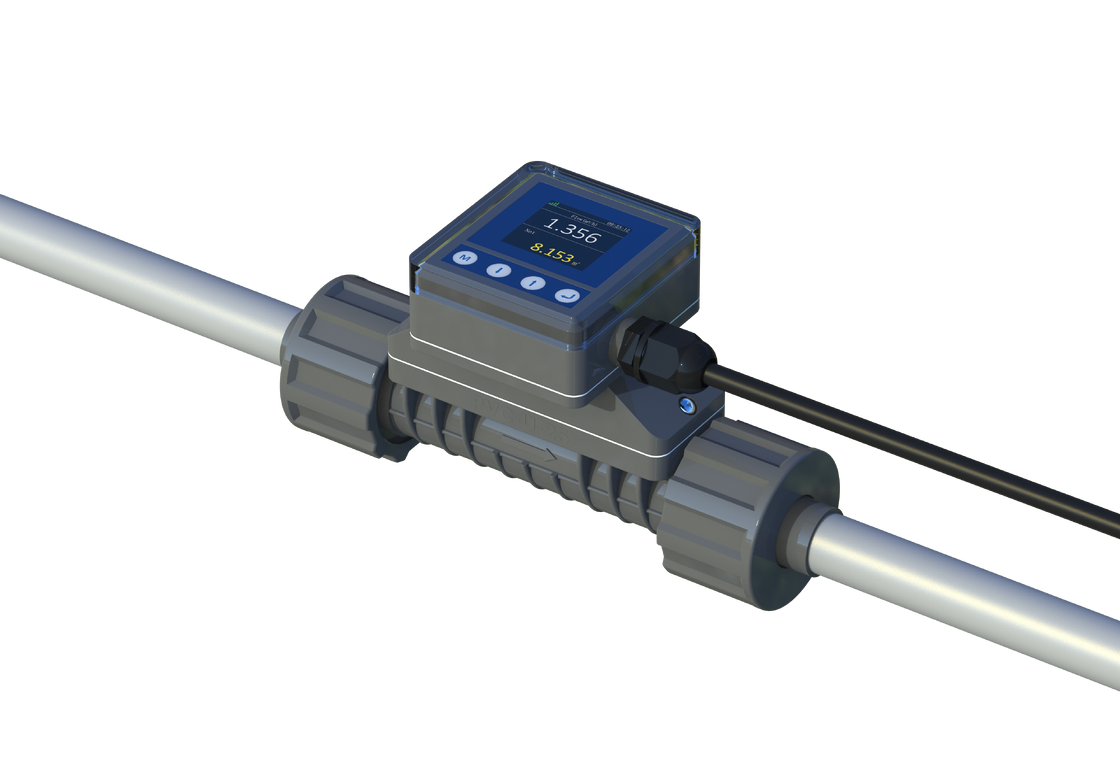

Lưu lượng kế siêu âm nối tuyến FL101 được thiết kế đặc biệt để đo lưu lượng của nhiều loại chất lỏng trong đường ống, cho phép đo lưu lượng thời gian thực trong các quy trình sản xuất. Thiết bị xuất tín hiệu số, tín hiệu tương tự và nhiều hơn nữa để tạo điều kiện thuận lợi cho việc đo lường và kiểm soát các quy trình sản xuất.
Với yêu cầu nâng cấp công nghiệp đòi hỏi đầu ra phong phú hơn cho tự động hóa, các lưu lượng kế truyền thống với đầu ra đơn giản hơn thường không đáp ứng được. Flo-Instruments giải quyết vấn đề này bằng một lưu lượng kế nối tuyến có thiết kế ống thẳng hoàn chỉnh không làm giảm áp suất, kết nối hai đầu ren và lắp đặt đơn giản.
Chip đo lường tiên tiến tích hợp với độ phân giải thời gian lên đến 20ps
Màn hình OLED bốn dòng hiển thị ngày, tín hiệu, dữ liệu tức thời và tích lũy
Khả năng hiển thị rõ ràng trong môi trường ánh sáng yếu và mờ
Phương pháp menu thả xuống sáng tạo
Bốn nút cảm ứng để thiết lập dễ dàng
Chuyển đổi ngôn ngữ Tiếng Trung giản thể, Tiếng Trung phồn thể và Tiếng Anh
Đạt tiêu chuẩn bảo vệ IP66
Cấu trúc ép phun
Kết nối hai đầu ren để lắp đặt dễ dàng và đáng tin cậy
| Mẫu mã | Đường kính ống danh nghĩa | L | A | B | C | D |
|---|---|---|---|---|---|---|
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
Đơn vị: mm
Lưu ý:"L" là chiều dài đoạn ống được cắt ra trong quá trình lắp đặt; "D" là đường kính ngoài của đoạn ống đã lắp đặt.
Kể từ khi ra mắt thị trường, sản phẩm này đã được sử dụng rộng rãi trong ngành thiết bị làm sạch. Do lắp đặt, vận hành đơn giản và hiệu suất đo lường đáng tin cậy, sản phẩm tiếp tục mở rộng sang các ngành mới.
Các ngành chính: bán dẫn, thực phẩm, y tế, nước uống, chất tẩy rửa, in ấn và nhuộm, sản phẩm hóa chất, v.v.
Khi thị trường mở rộng, chúng tôi tiếp tục khám phá các chất lỏng có thể đo lường mới. Chúng tôi khuyến khích người dùng chia sẻ các ứng dụng để giúp chúng tôi liên tục làm phong phú và cải thiện sản phẩm của mình.
Nhiều chất lỏng khác đã được đo lường - chào mừng bạn đến tham khảo cho các ứng dụng cụ thể.
Theo yêu cầu lựa chọn điểm lắp đặt, cắt một đoạn ống tại vị trí lắp đặt.
Tháo hai đai ốc ra khỏi thiết bị đo và lắp chúng vào ống.
Bôi keo PVC lên hai khớp nối ống trên thiết bị và cắm chúng vào các ống.
Đặt thiết bị đo ở giữa và siết chặt đai ốc để hoàn tất lắp đặt. Chú ý hướng dòng chảy trong quá trình lắp đặt.
Kết nối đầu còn lại của cáp với nguồn điện 24V DC, bật nguồn và quan sát hoạt động.
| FL101 | Mã | Phạm vi kích thước ống [DN & Inch & OD] |
|---|---|---|
| A | DN15 | 1/2" | OD20 | |
| B | DN20 | 3/4" | OD25 | |
| C | DN25 | 1" | OD32 | |
| D | DN32 | 1-1/4" | OD40 |
| Mã | Chế độ đầu ra |
|---|---|
| 1 | 4-20mA, RS485, Rơ le |
| Mã | Chiều dài cáp |
|---|---|
| L | 6.6ft(2m) - Mặc định nếu không có lựa chọn nào được chỉ định |
| L+ | Các chiều dài khác có sẵn theo yêu cầu |
Ví dụ đặt hàng hoàn chỉnh: FL101 | A | 1 | L
